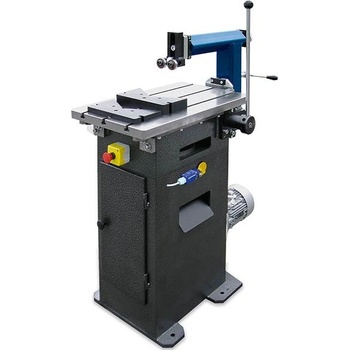

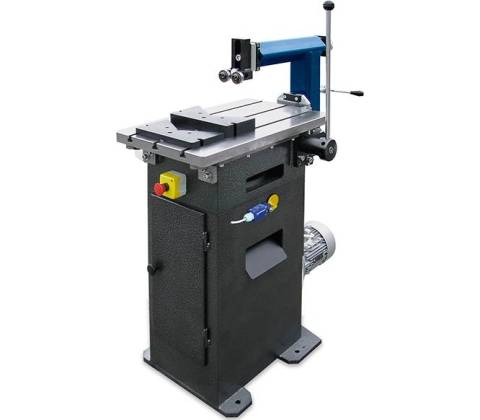

BOW DR 050

Stroj určený pre malosériovú aj zákazkovú výrobu vnútorných i vonkajších priechodných drážok pre perá a kliny do nábojov remeníc, ozubených kolies a pod.

• Drážky možno zhotovovať do rôznych kovových i nekovových materiálov
• Veľkou výhodou tohto stroja je rýchla výmena drážkovacej ihly vrátane zmeny nastavenia stroja, takže sa veľmi dobre hodí do všetkých prevádzok a dielní s malosériovou alebo zákazkovou výrobou
• Stroj je nenáročný na údržbu a vyžaduje len pravidelné čistenie a mazanie klzných plôch
• Indexovacie zariadenie (voliteľné príslušenstvo) zjednodušuje upnutie dielca a výrobu viac drážok na jednom dielci
• Prísun obrobku upnutého na stole sa vykonáva pomocou ručnej páky
• Drážkovacia ihla kmitá 54 × za minútu
• Masívny tuhý stojan zo zváranej konštrukcie
• Pomocná prizma k ľahkému upnutiu dielca - 2 ks
• Minimálna výška drážky je zubová rozteč ihly + 2 mm (viď technické parametre drážkovacích ihiel).

Technické údaje

Rozstup kotevných otvorov (š × h) 380×400mm Počet zdvihov 54 /min Rozmery pracovného stola 400×680mm Min. výška obrobku rozteč zubů + 2 mm mm Posuv stola 30 mm Rozmery základne 440×520mm Príkon 1500 W Elektrické pripojenie 400 V Rozmery (š × v × h) 520×1200×1030mm Hmotnosť 330 kg  Návod na obsluhu - Drážkovačka DR 050
