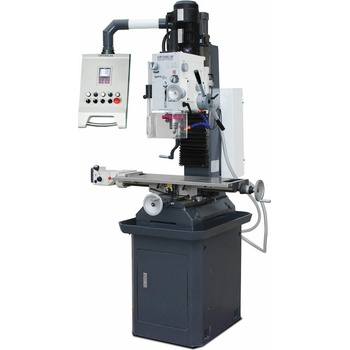

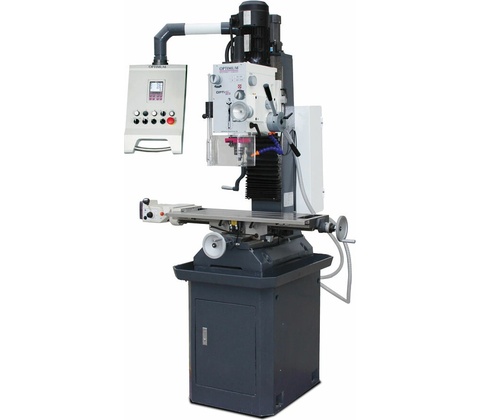

OPTIMUM OPTImill MB 4 PV

Priemyselná presnosť a maximálna výbava

Hlavné prednosti

Vŕtačko-frézka OPTIMUM® OPTImill MB 4 PV predstavuje profesionálne riešenie pre mechanické dielne, ktoré vyžadujú tuhosť klasického liatinového stroja v kombinácii s moderným digitálnym riadením. Stroj je osadený špičkovým frekvenčným meničom Siemens Sinamics V20 pre plynulú reguláciu otáčok a 3-osým digitálnym odmeriavaním DRO 5, ktoré eliminuje chyby pri nastavovaní polohy. Masívne rybinové vedenie a prevody bežiace v olejovom kúpeli zaisťujú tichý chod a dlhú životnosť aj pri trojzmennej prevádzke. S automatickým posuvom v osi X a motorizovaným pohybom hlavy v osi Z sa jedná o stroj, ktorý maximalizuje produktivitu pri vŕtaní, zahlbovaní aj frézovaní najzložitejších obrobkov. 01

Plynulá regulácia Siemens

Frekvenčný menič Siemens Sinamics V20 umožňuje plynule meniť otáčky a prispôsobiť ich materiálu za chodu. 02

Odmeriavanie DRO 5

Trojriadkový displej digitálneho odmeriavania zaručuje presnosť na stotiny milimetra a výrazne skracuje časy nastavenia. 03

Automatizácia posuvov

Strojný posuv v osi X a motorizovaný zdvih vreteníka v osi Z zvyšujú komfort a presnosť opracovania veľkých plôch. 04

Liatinová stabilita

Masívny podstavec a hmotnosť 495 kg tlmí vibrácie, čo je kľúčové na dosiahnutie zrkadlového povrchu pri frézovaní. 05

Kužeľ MK 4 / M16

Robustné vreteno s kužeľom MK 4 dovoľuje upnutie veľkých stopkových fréz a nožových hláv do priemeru 63 mm. 06

Chladenie v základe

Integrovaná chladiaca sústava chráni nástroje pred prehriatím a zaisťuje čistý odvod triesok pri hlbokom vŕtaní.

Kde MB 4 PV využijete

Využitie

Presné frézovanie ocele a liatiny Vŕtanie a rezanie závitov (závitovací cyklus) Výroba prípravkov a nástrojov Opravy strojných súčastí Odborná technická výučba Hrubovanie aj dokončovacie frézovanie Opracovanie pod uhlom ±45° Prototypová výroba

Technický list

Kompletná špecifikácia

Vŕtací výkon 24mm Max. v oceli Čo to znamená? Maximálny priemer otvoru vyvŕtaného do konštrukčnej ocele. Trvalý výkon je 20 mm.

Vďakakužeľa MK 4 a tuhému stĺpu zvládne stroj vŕtať veľké otvory bez kmitania nástroja.

Rozsah otáčok 60 – 2 760 rpm 12 rýchlostí Čo to znamená? Široký rozsah dovoľuje použitie veľkých nožových hláv (nízke otáčky) aj malých stopkových fréz (vysoké otáčky).

Kombinácia12 rýchlostných stupňov a plynulej regulácie Siemens zaručuje ideálne rezné podmienky pre každý materiál.

Rozmer stola 800 × 240 mm Pracovná plocha Čo to znamená? Plocha krížového stola s T-drážkami na upnutie zveráka alebo rozmerných obrobkov.

Masívny stôl s troma T-drážkami (14 mm) poskytuje stabilitu pre presné frézovanie v osiach X a Y.

Hmotnosť 495 kg Masívna konštrukcia Čo to znamená? Pol tony liatiny zaručuje tuhosť, ktorá je nevyhnutná na frézovanie bez vibrácií a presné lícovanie.

Vysoká hmotnosť 495 kg vypovedá o robustnosti podstavca a stĺpu, čo predlžuje životnosť stroja aj nástrojov.

Vreteno a frézovacia hlava

Kužeľ vretena / Upnutie MK 4 / M16

Veľký kužeľ MK 4 zaisťuje tuhé upnutie frézovacích tŕňov a klieštinových upínačov.

Uhol naklopenia hlavy -45° až +45°

Umožňuje frézovanie šikmých plôch a vŕtanie pod uhlom bez nutnosti nakláňania obrobku.

Posuv pinoly / Zdvih 120 mm

Dostatočný zdvih pinoly pre hlboké otvory s možnosťou automatického posuvu.

Max. priemer nožovej hlavy 63 mm

Dovoľuje efektívne plošné frézovanie väčších plôch v minimálnom počte priechodov.

Posuvy a pracovný priestor

Rozsah posuvu X/Y/Z 450 / 195 / 350 mm

Veľkorysý pracovný priestor v osi X (pozdĺžny) a Z (výškový) pre rozmerné diely.

Rýchlosť strojného posuvu X 0,1 | 0,18 | 0,26 mm/min

Tri stupne automatického posuvu v osi X zaisťujú rovnomerný povrch frézovanej plochy.

Max. vzdialenosť vretena a stola 420 mm

Umožňuje použitie vysokých strojných zverákov alebo deličiek pod vretenom.

Vyloženie vretena 258 mm

Vzdialenosť od osi vretena k stĺpu dovoľuje obrábanie do stredu širokých dielov.

Elektrika a pohon

Príkon motora 1 500 W (400 V)

Trojfázový dvojstupňový elektromotor zaisťuje vysoký krútiaci moment aj v nízkych otáčkach.

Frekvenčný menič Siemens Sinamics V20

Špičková nemecká elektronika pre plynulú zmenu otáčok a ochranu motora pred preťažením.

Kliknite na akýkoľvek parameter pre detailné vysvetlenie

Čo nájdete v zásielke

Rozsah dodávky 1

OPTIMILL MB 4 PV

Vŕtačko-frézka v kompletnej zostave s motorom a prevodovkou 1× 2

Digitálne odmeriavanie DRO 5

Integrovaný trojosový merací systém s displejom 1× 3

Liatinový podstavec

Masívna základňa s kanálom na triesky a chladiacou sústavou 1× 4

Redukcia MK 4 / MK 3

Na použitie nástrojov s menšou upínacou stopkou 1× 5

Servisné náradie

Súprava kľúčov pre základnú údržbu a nastavenie stroja 1×

Často kladené otázky

Otázky a odpovede 01Môžem na tomto stroji rezať závity?

Áno, model MB 4 PV disponuje funkciou závitovacieho cyklu, ktorá v spojení s plynulou reguláciou otáčok a automatickým posuvom umožňuje veľmi presné a rýchle rezanie závitov do ocele aj liatiny. 02Ako funguje chladiaci systém?

Stroj má integrovanú nádrž a čerpadlo v podstavci. Chladiaca emulzia je privedená ohybnou hadicou priamo k nástroju. To výrazne predlžuje životnosť fréz a zaisťuje lepšiu povrchovú úpravu obrobku. 03Je digitálne odmeriavanie DRO 5 odolné proti šponám?

Áno, ovládací panel DRO 5 má prehľadnú fóliovú klávesnicu, ktorá je odolná proti prachu, šponám aj striekajúcej emulzii. Magnetické pásky a čítacie hlavy sú kryté proti poškodeniu pri obrábaní. 04Môžem frézovať pod uhlom?

Samozrejme. Frézovacia hlava je naklápacia v rozsahu ± 45°. Po uvoľnení zaisťovacích skrutiek hlavu ľahko nastavíte na požadovaný uhol podľa stupnice, čo využijete pri frézovaní fáz alebo šikmých drážok.

Rada špecialistu Tomek Náradie:

Model MB 4 PV je "pán stroj" pre každú mechanickú dielňu. Pokiaľ chcete dosiahnuť maximálnu presnosť, odporúčam po inštalácii stôl pravidelne ošetrovať klzným voskom a kontrolovať hladinu oleja v prevodovke – práve olejový kúpeľ stojí za tým tichým a kultivovaným chodom. Frekvenčný menič Siemens je obrovská výhoda pri dokončovacích prácach, kedy jemným doladením otáčok "trafíte" ideálnu reznú rýchlosť pre zrkadlový povrch. Nezabudnite tiež pravidelne čistiť magnetické lišty digitálneho odmeriavania, aby DRO 5 ukazovalo stále s absolútnou presnosťou!
