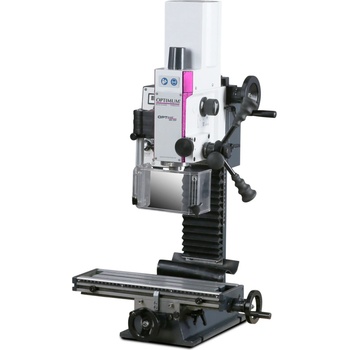

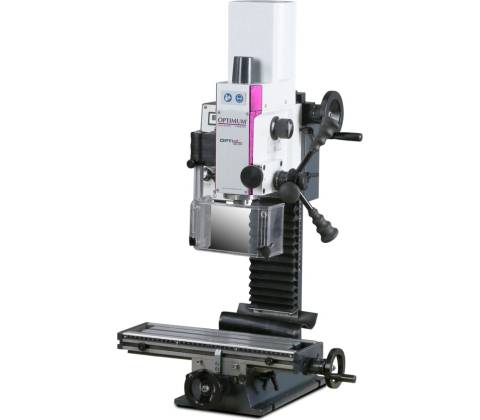

OPTIMUM OPTImill MH 15 V

Nemecká precíznosť pre detailnú prácu

Hlavné prednosti

Stolová frézka OPTIMUM® OPTImill MH 15 V je ekonomické, ale vysoko presné riešenie na opracovanie menších obrobkov z kovu, plastu či dreva. Jej konštrukcia s vretenom uloženým v presných kuželíkových ložiskách zaručuje hádzavosť pod 0,015 mm, čo je v tejto kategórii špičková hodnota. Stroj je vybavený elektronicky plynulou reguláciou otáčok a dvojrýchlostná prevodovka, ktorá zaisťuje vysoký krútiaci moment aj v nízkom pásme otáčok. Unikátny stranovo prestaviteľný stĺp rozširuje pracovný rozsah aj pri náklone hlavy, čo z MH 15 V robí neuveriteľne variabilný nástroj pre modelárov, jemné mechaniky, hodinárov alebo výukové strediská. 01

Vysoká presnosť obehu

Hádzavosť pod 0,015 mm meraná na pinole zaručuje dokonalú presnosť pri vŕtaní aj frézovaní lícovaných dier. 02

Plynulé Vario otáčky

Elektronická regulácia dovoľuje jemne doladiť reznú rýchlosť podľa materiálu bez toho, aby ste museli zastavovať stroj. 03

Hlava sklopná o ±90°

Umožňuje vŕtanie a frézovanie pod ľubovoľným uhlom, čo je ideálne na výrobu fáz a šikmých drážok. 04

Prestaviteľný stĺp

Stĺp je možné posunúť bokom, čím získate väčší manipulačný priestor aj pri náklone frézovacej hlavy mimo os stola. 05

Vymedziteľná vôľa

Rybinové vedenia vo všetkých troch osiach sú vybavené klinovými lištami pre ľahké nastavenie a udržanie presnosti. 06

Bezpečné ovládanie

Vypínač v krytí IP 54 s nulovým spúšťačom a núdzovým vypnutím spĺňa prísne bezpečnostné normy.

Oblasti použitia

Kde frézku využijete

Modelárske dielne Jemná mechanika a elektronika Školské výukové dielne Výroba drobných prototypov Opravy šperkov a hodiniek Vŕtanie do duralu a mosadze Frézovanie drážok pre perá Domáce majstrovské projekty

Technický list

Kompletné technické parametre

Napätie 230V Jednofázové Čo to znamená? Frézku zapojíte do každej bežnej zásuvky v byte, garáži či dielni bez nutnosti trojfázového rozvodu. 230 V je ideálny pre menšie prevádzky a modelárov, ktorí nemajú prístup k priemyselnej sieti 400 V.

Otáčky vretena 2 250 rpm Plynulá regulácia Čo to znamená? Elektronické nastavenie otáčok v dvoch stupňoch dovoľuje vŕtať pomaly aj frézovať vysokou rýchlosťou.

Rozsah90 až 2 250 ot/min pokrýva potreby na vŕtanie do ocele aj frézovanie drobnými nástrojmi do hliníka.

Vŕtací výkon 13mm Max. v oceli Čo to znamená? Maximálny priemer otvoru, ktorý je možné vyvŕtať štandardným špirálovým vrtákom do ocele.

S13 mm vŕtacím výkonom zvládne MH 15 V väčšinu úloh v jemnej mechanike a opravárenstve.

Hmotnosť 58,8 kg Stabilná liatina Čo to znamená? Táto váha zaisťuje stabilitu stroja na pracovnom stole a efektívne tlmí vibrácie pri obrábaní.

Váhanecelých 60 kg je perfektným kompromisom medzi tuhosťou liatinového tela a mobilitou stroja.

Vreteno a hlava

Kužeľ vretena / Upnutie MK 2 / M10

Štandardný kužeľ MK 2 zaisťuje vysokú kompatibilitu s bežným vŕtacím a frézovacím náradím.

Uhol naklopenia hlavy ± 90°

Frézovaciu hlavu je možné položiť do horizontálne polohy, čo dramaticky rozširuje výrobné možnosti stroja.

Zdvih pinoly / Max. hĺbka vŕtania 50 mm

Vreteno má zdvih 50 mm, čo je plne dostačujúce na vŕtanie slepých otvorov a dlabanie v malých obrobkoch.

Max. o nožové hlavy 50 mm

Aj na takto malom stroji môžete použiť plošnú frézu do 50 mm na porovnanie povrchu materiálu.

Pracovný stôl a posuvy

Rozmery krížového stola 400 × 120 mm

Plocha 400x120 mm s tromi T-drážkami (10 mm) umožňuje upnutie zveráka aj deliacej hlavy.

Rozsah posuvu X/Y/Z 240/135/150 mm

Pracovný priestor 240x135x150 mm je dimenzovaný na výrobu malých súčastí s vysokou opakovacou presnosťou.

Vyloženie / Max. vzdial. vretena 145 mm / 250 mm

Vzdialenosť 145 mm od stĺpa a 250 mm od stola umožňuje prácu s nástrojmi rôznych dĺžok.

Konštrukcia a ostatné

Príkon motora 500 W

Motor500 W je optimalizovaný pre plynulý chod v kombinácii s prevodovkou, aby nestrácal silu v záťaži.

Celkové rozmery (ŠxVxH) 504 × 800 × 515 mm

Kompaktný pôdorys, ktorý sa zmestí na štandardný pracovný ponk bez nutnosti špeciálneho základu.

Vedenie osí Rybinové s klinovými lištami

Klasické tuhé vedenie, ktoré umožňuje presné vymedzenie vôle a zaisťuje dlhú životnosť stroja.

Kliknite na akýkoľvek parameter pre detailné vysvetlenie

Čo nájdete v krabici

Obsah balenia 1

OPTIMILL MH 15 V

Základná jednotka stolnej frézky s motorom 1× 2

Uťahovacia tyč M10

Na bezpečné upevnenie nástrojov vo vreteni 1× 3

Kužeľový tŕň MK2 / B16

Redukcia na nasadenie vŕtacieho skľučovadla 1× 4

Nastavovacie náradie

Súprava kľúčov pre základné nastavenie stroja 1× 5

Ochranný kryt skľučovadla

Priehľadný kryt s mikrospínačom pre bezpečnosť 1×

Často kladené otázky

Otázky a odpovede 01Môžem frézku používať v panelákovom byte?

Áno, model MH 15 V je vďaka napájaniu 230 V a tichému motoru s prevodovkou veľmi obľúbený medzi modelármi v domácich podmienkach. Je ale nutné ju umiestniť na stabilný podklad na zníženie vibrácií. 02Je súčasťou balenia aj frézovacie skľučovadlo alebo klieštiny?

Nie, v balení nájdete kužeľový tŕň pre vŕtacie skľučovadlo. Pre samotné frézovanie stopkovými frézami odporúčame dokúpiť klieštinový upínač s kužeľom MK2/M10 a príslušnú sadu klieštín. 03Ako funguje stranovo prestaviteľný stĺp?

Celý stĺp môžete posunúť vľavo alebo vpravo. To využijete hlavne pri frézovaní pod uhlom, kedy sa hlava nakloní a nástroj sa dostane mimo os stola – posunom stĺpa vrátite nástroj späť nad obrobok. 04Môžem s touto frézkou brúsiť aj nerezovú oceľ?

Áno, vďaka plynulej regulácii môžete nastaviť nízke otáčky (už od 90 ot/min), ktoré sú pre nerez kľúčové. Odporúčame však používať kvalitné karbidové nástroje a rezný olej.

Rada špecialistu Tomek Náradie:

Model MH 15 V je "vreckový šampión" pre každého modelára. Pokiaľ chcete z frézky vyťažiť maximum presnosti, odporúčam po vybalení venovať čas nastavenia klinových líšt vedenia. Vedenie by malo chodiť s ľahkým odporom, ale bez najmenšej vôle. Tiež nepodceňujte mazanie – rybinové vedenia sú brúsené a škrabané tak, aby držali mazací film. Používajte kvalitný olej na klzné vedenia a frézka vám bude slúžiť roky s neuveriteľnou presnosťou. Pre precíznu prácu odporúčam dokúpiť sadu klieštín ER25 s kužeľom MK2/M10.
