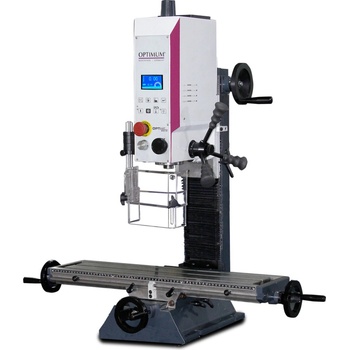

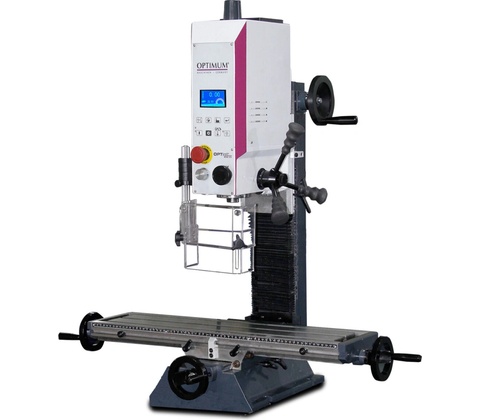

OPTIMUM OPTImill MH 2 DV

Nemecká precíznosť s plynulou reguláciou

Hlavné prednosti

Vŕtačko-frézka OPTIMUM® OPTImill MH 2 DV predstavuje vyvážený kompromis medzi kompaktnými rozmermi a industriálnym výkonom. Tento model je navrhnutý pre užívateľov, ktorí vyžadujú absolútnu presnosť pri opracovaní kovov, ale sú limitovaní priestorom alebo napájaním 230 V. Srdcom stroja je moderný pohon s dvojrýchlostná prevodovka, Ktorá v spojení s plynulou reguláciou otáčok (Vario) zaisťuje vysoký krútiaci moment v nízkom pásme aj vysokú rýchlosť pre jemné frézovanie. Frézovacia hlava je plne sklopná o ± 90°, čo v kombinácii s mikroposuvom pinoly umožňuje vŕtanie a frézovanie pod ľubovoľným uhlom s presnosťou na stotiny milimetra. Integrované LED osvetlenie a digitálny ukazovateľ otáčok robia z MH 2 DV užívateľsky najprívetivejší stroj vo svojej váhovej kategórii. 01

Vario regulácia

Elektronicky nastaviteľné otáčky umožňujú bleskovú zmenu reznej rýchlosti bez nutnosti manuálneho preraďovania remeňov. 02

Stabilný krížový stôl

Veľkorysý rozmer 700 × 180 mm s pojazdom v osi X až 480 mm dovoľuje upnutie aj rozmernejších obrobkov alebo deliacich hláv. 03

Mikroposuv pinoly

Jemný prísuv pinoly oceníte pri presnom frézovaní drážok, kde je vyžadovaná vysoká citlivosť na hĺbku záberu. 04

Sklopná hlava ± 90°

Hlava stroja je otočná, čo umožňuje horizontálne frézovanie alebo vŕtanie šikmých otvorov bez zložitého podkladania obrobku. 05

Digitálna kontrola

Prehľadný displej na ovládacom paneli okamžite zobrazuje aktuálne otáčky vretena pre maximálnu bezpečnosť a efektivitu. 06

Tuhá konštrukcia 118 kg poctivej liatiny a rybinové vedenia s nastaviteľnými klinovými lištami zaručujú stabilitu a pohlcovanie vibrácií.

Oblasti použitia

Kde MH 2 DV využijete

Modelárske a hobby dielne Opravy jemnej mechaniky Školské výukové centrá Výroba drobných prípravkov Prototypovanie v kove a plaste Frézovanie drážok a pier Uhlové vŕtanie otvorov Údržba menších strojných celkov

Podrobné špecifikácie

Technické parametre

Napätie 230V Jednofázové Čo to znamená? Frézku zapojíte do každej štandardnej zásuvky. Ideálne pre bežné dielne bez silnoprúdového rozvodu. napájanie 230 V umožňuje prevádzku stroja aj v bytových priestoroch alebo garážach bez špeciálnych elektrických úprav.

Vŕtací výkon 16mm Max. v oceli Čo to znamená? Maximálny priemer otvoru vyvŕtaného špirálovým vrtákom do ocele. Trvalý výkon je 13 mm.

S mocou16 mm v oceli MH 2 DV hravo zvládne väčšinu konštrukčných a opravárskych otvorov.

Kužeľ vretena MK 2 / M10 Morse kužeľ Čo to znamená? Univerzálny štandard, ktorý dovoľuje upnúť okrem skľučovadla aj frézovacie klieštiny pomocou uťahovacej tyče.

ZávitM10 slúži na pevné zaistenie frézy vo vretene, čo je nevyhnutné pre bezpečnú prácu pri frézovaní.

Hmotnosť 118 kg Čistá váha Čo to znamená? Táto hmotnosť značí tuhosť stroja. Frézka nerezonuje a udrží presnosť aj pri hlbšom zábere do materiálu.

Váha118 kg je perfektným kompromisom medzi tuhosťou liatinového stroja a možnosťou ho umiestniť na stabilný ponk.

Vreteno a frézovacia hlava

Rozsah otáčok 200 – 3 000 ot/min

Vďakadvojstupňovej prevodovke a elektronickej regulácii presne trafíte ideálnu rýchlosť pre každý vrták aj frézu.

Uhol naklopenia hlavy ± 90°

Hlava sa môže natočiť do horizontálne polohy, čo dramaticky rozširuje výrobné možnosti stroja.

Posuv / priemer pinoly 70 mm / 60 mm

Masívna pinola s priemerom 60 mm zaisťuje tuhosť vretena pri bočnom tlaku počas frézovania.

Max. o stopkové frézy / hlavy 20 mm / 63 mm

Umožňuje použitie veľkých nožových hláv na efektívne frézovanie plôch v minimálnom čase.

Pracovný priestor a posuvy

Rozmer stola / T-drážky 700 × 180 mm / 12 mm

Veľká plocha stola s tromi drážkami dovoľuje upnutie strojného zveráka aj ďalších upínacích prípravkov.

Rozsah posuvu X/Y/Z 480 / 175 / 280 mm

Veľkorysý zdvih v osi X (480 mm) je nadštandardná pre túto triedu a umožňuje opracovanie dlhých profilov.

Max. vzdial. vretena a stola 355 mm

Tento priestor dovoľuje pod vreteno umiestniť vysoké obrobky, otočné deliace hlavy alebo vysoké zveráky.

Vyloženie vretena 185 mm

Vzdialenosť osi vretena od stĺpa stroja definuje priechodnosť materiálu pozdĺž stroja.

Konštrukcia a elektrika

Príkon motora 1 500 W

Výkonný pohon dimenzovaný pre plynulý chod aj pri maximálnom zaťažení v tvrdých kovoch.

Celkové rozmery (ŠxVxH) 591 × 998 × 956 mm

Kompaktný stroj, ktorý ponúka profesionálne parametre na rozumnej ploche.

Vedenie osí Rybinové vedenie

Tuhé vedenia s klinovými lištami umožňujú vymedzenie vôle aj po rokoch intenzívneho používania.

Kliknite na riadok parametra pre zobrazenie detailného vysvetlenia

Čo nájdete v krabici

Obsah balenia 1

OPTIMILL MH 2 DV

Základná jednotka vŕtačko-frézky s 230V motorom 1× 2

LED osvetlenie stroja

Integrované výkonné svetlo pre prehľad o pracovnom priestore 1× 3

Ochranný kryt vretena

Výškovo nastaviteľný bezpečnostný prvok s mikrospínačom 1× 4

Servisné náradie

Súprava kľúčov pre základnú údržbu a nastavenie stroja 1×

Často kladené otázky

Otázky a odpovede 01Môžem frézku zapojiť do bežnej zásuvky?

Áno, model MH 2 DV je určený pre jednofázové napájanie 230 V. Stačí ho zapojiť do štandardnej domácej alebo dielenskej zásuvky. 02Môžem na tomto stroji rezať aj závity?

Áno, frézka disponuje prepínačom pre pravý aj ľavý chod. Na rezanie závitov odporúčame dokúpiť závitoreznú hlavu alebo klieštinový upínač s príslušnými klieštinami. 03Je súčasťou balenia skľučovadlo alebo klieštiny?

Základné balenie neobsahuje skľučovadlo ani klieštiny. Na vŕtanie odporúčame prikúpiť vŕtacie skľučovadlo s tŕňom MK2 a na frézovanie klieštinový upínač MK2/M10 a sadu klieštín ER25 alebo ER32. 04Ako funguje mikroposun pinoly?

Mikroposuv sa zapína mechanicky na vreteníku a umožňuje jemné nastavovanie hĺbky frézovania pomocou ručného kolieska s presnou stupnicou, čo je kľúčové pre presné zahlbovanie.

Rada špecialistu Tomek Náradie:

Model MH 2 DV je v dielni neoceniteľný vďaka svojej plynulej regulácii – ušetrí vám veľa času, ktorý by ste inak strávili prehadzovaním remeňov. Pokiaľ chcete dosiahnuť zrkadlovo čistý povrch, odporúčam frézku upevniť na stabilný, ťažký oceľový alebo liatinový podstavec, ktorý pomôže eliminovať zvyškové vibrácie pri práci s väčšími nožovými hlavami. Nezabudnite pravidelne mazať rybinové vedenia kvalitným olejom pre klzné vedenia (napr. CGLP 68) – udržíte tak stroj v kondícii po celé desaťročia. Pokiaľ plánujete robiť presné lícované drážky, investícia do sady klieštín ER namiesto vŕtacieho skľučovadla sa vám vráti hneď pri prvom projekte!
