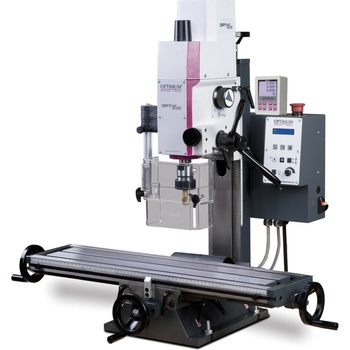

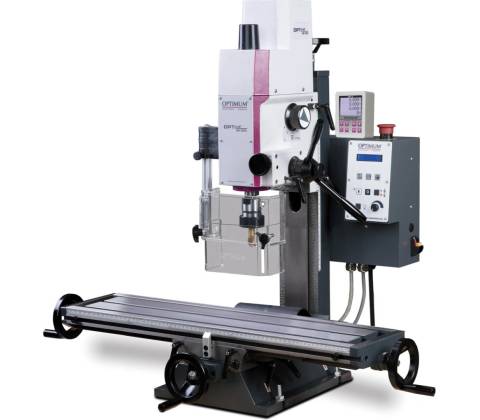

OPTIMUM OPTImill MH 20 VLD

Maximálna presnosť v kompaktnom prevedení

Hlavné prednosti

Vŕtačko-frézka OPTIMUM® OPTImill MH 20 VLD je ekonomické, ale nekompromisne presné riešenie na opracovanie menších dielov. Verzia VLD sa od štandardných modelov líšia integrovaným digitálnym meračom polohy vo všetkých troch osiach a výrazne dlhším krížovým stolom, Ktorý ponúka nadštandardný rozsah posuvu 480 mm v osi X. Stroj disponuje plynulou elektronickou reguláciou otáčok a stranovo prestaviteľným stĺpom, čo dramaticky rozširuje možnosti obrábania aj pri sklopenej hlave. Je to ideálny partner pre výrobu modelárskych komponentov, opravy jemnej mechaniky, prototypovania alebo precízne vŕtanie do ocele, hliníka i plastov. 01 3-osé odmeriavanie

Integrované digitálne odmeriavanie polohy eliminuje chyby pri odčítaní z nonia a zaisťuje absolútnu presnosť výroby. 02

Predĺžený stôl

Krížový stôl s dĺžkou 700 mm a posuvom 480 mm v osi X dovoľuje upnutie dlhších obrobkov alebo viacerých zverákov naraz. 03

Vario otáčky

Plynulá regulácia 100–3 000 ot/min umožňuje nastaviť ideálnu reznú rýchlosť pre akýkoľvek priemer nástroja a materiál. 04

Flexibilná hlava

Frézovacia hlava sklopná o ±90° v kombinácii s jemným prísuvom pinoly dovoľuje presné vŕtanie aj frézovanie pod uhlom. 05

Prestaviteľný stĺp

Stranový posun stĺpa rozširuje pracovný priestor a umožňuje obrábanie dielov, ktoré by na bežnej frézke nebolo možné upnúť. 06

Vymedziteľná vôľa

Rybinové vedenia sú opatrené klinovými lištami, vďaka ktorým je možné aj po rokoch prevádzky ľahko vymedziť prípadnú vôľu.

Kde MH 20 VLD využijete

Oblasti použitia

Modelárske dielne Jemná mechanika a elektronika Výroba menších prototypov Odborné technické školy Opravy drobných strojných súčastí Frézovanie drážok a pier Uhlové vŕtanie a frézovanie Domáce majstrovské projekty v kove

Podrobné špecifikácie

Technické parametre

Digitálne meranie DRO 3 osi X, Y, Z Čo to znamená? Meranie polohy priamo na displeji s vysokým rozlíšením. Odpadá zdĺhavé počítanie otáčok na kľučkách nóniusu. 3-osé odmeriavanie zaručuje, že každý posuv stola uvidíte na stotinu milimetra presne, čo radikálne znižuje riziko nepodarkov.

Dĺžka stola 700mm Pracovná plocha Čo to znamená? Predĺžená verzia stola (700x180 mm) poskytuje dostatok miesta aj na upnutie väčších obrobkov a deliacich hláv.

Vďaka dĺžke 700 mm a posuvu v osi X 480 mm sa jedná o najväčší pracovný rozsah v tejto váhovej kategórii frézok.

Otáčky vretena 3 000 rpm Vario regulácia Čo to znamená? Elektronicky nastaviteľné otáčky umožňujú jemné doladenie reznej rýchlosti podľa typu materiálu a nástroja.

Rozsah100 až 3 000 ot/min v dvoch stupňoch zaisťuje vysoký krútiaci moment v nízkych otáčkach aj rýchlosť pre malé frézy.

Hmotnosť 99kg Čistá váha Čo to znamená? 99 kg je ideálna váha pre stolnú frézku. Stroj je dostatočne tuhý, aby neprenášal vibrácie, ale je možné ho preniesť.

Váha99 kg zaručuje stabilitu liatinovej konštrukcie, čo je kľúčové na dosiahnutie čistého povrchu pri frézovaní ocele.

Výkon a vreteno

Vŕtací výkon (oceľ) 16 mm (max.) / 12 mm (trvalý)

Kapacita pre vŕtanie do konštrukčné ocele. Trvalý výkon značí bezpečnú prácu bez preťažovania motora.

Kužeľ vretena MK 2

Morse kužeľ MK 2 je štandardný rozmer, pre ktorý je k dispozícii najširšia paleta skľučovadiel a klieštinových upínačov.

Max. o nožové hlavy / frézy 52 mm / 20 mm

Umožňuje nasadiť plošnú frézu do 52 mm na porovnanie povrchov alebo stopkovú frézu do 20 mm.

Uhol naklopenia hlavy -60° až +60° (v texte až ±90°)

Flexibilné nastavenie hlavy dovoľuje vŕtanie pod uhlom a frézovanie šikmých drážok bez naklápania zveráka.

Posuvy a pracovný priestor

Rozsah posuvu X/Y/Z 480 / 175 / 210 mm

Veľkorysý rozsah v osi X (480 mm) je hlavným benefitom verzie VLD, umožňujúcej opracovanie dlhých kusov.

Max. vzdialenosť vretena a stola 255 mm

Priestor pod vretenom dovoľuje použitie otočného zveráka alebo deličky aj pri dlhších nástrojoch.

Posun pinoly 50 mm

Zdvih vretena na vŕtanie otvorov, vybavený jemným ručným prísuvom pre citlivú prácu.

Konštrukcia a elektrika

Príkon motora 750 W (230 V)

Výkonnýjednofázový motor optimalizovaný pre plynulý chod v širokom spektre otáčok.

Vedenie osí Rybinové s klinovými lištami

Mechanika s nastaviteľným vymedzením vôle vo všetkých troch osiach zaručuje trvalú tuhosť a presnosť.

Celkové rozmery (ŠxVxH) 770 × 917 × 714 mm

Kompaktný pôdorys umožňuje stroj umiestniť na štandardný pracovný ponk bez špeciálneho základu.

Kliknite na akýkoľvek parameter pre detailné vysvetlenie

Čo dostanete v zásielke

Obsah balenia 1

OPTIMILL MH 20 VLD

Vŕtačko-frézka s integrovaným digitálnym odmeriavaním 1× 2

Uťahovacia tyč M10

Na bezpečné upevnenie nástrojov do vretena 1× 3

Redukcia MK2 / B16

Tŕň na nasadenie vŕtacieho skľučovadla 1× 4

Ochranný kryt skľučovadla

Priehľadný bezpečnostný prvok s mikrospínačom 1× 5

Servisné náradie

Súprava kľúčov pre základné nastavenie a údržbu stroja 1×

Často kladené otázky

Otázky a odpovede 01Potrebujem na zapojenie stroja 400V zásuvku?

Nie, model MH 20 VLD je navrhnutý pre štandardné napájanie 230 V. Stačí ho zapojiť do bežnej domácej alebo dielenskej zásuvky, čo je ideálne pre modelárov a menšie prevádzky. 02Je súčasťou balenia frézovacie skľučovadlo alebo klieštiny?

Nie, klieštinový upínač ani frézovacie skľučovadlo nie sú súčasťou štandardnej dodávky. Na začatie frézovania odporúčame prikúpiť sadu klieštin s kužeľom MK2/M10, ktoré nájdete v našej ponuke príslušenstva. 03Na čo slúži stranovo prestaviteľný stĺp?

Umožňuje posunúť celý stĺp vľavo alebo vpravo vzhľadom na os stola. To je neoceniteľné pri frézovaní pod uhlom, kedy hlava po vyklonení „vycestuje“ mimo os stola – vďaka prestaviteľnému stĺpu ju môžete vrátiť späť nad obrobok. 04Zobrazuje digitálny panel aj hĺbku vŕtania?

Áno, ovládací panel na frézovacej hlave zobrazuje ako aktuálne otáčky vretena, tak presnú hĺbku posuvu pinoly v osi Z. To umožňuje vŕtať slepé otvory na desatinu milimetra presne. 05Ako vyriešim odvod jemných špon?

Krížový stôl je vybavený žliabkom na odvod chladiacej kvapaliny. Odporúčame k frézke dokúpiť chladiace zariadenie alebo aspoň pravidelne čistiť vodiace dráhy stlačeným vzduchom a mazať ich olejom.

Rada špecialistu Tomek Náradie:

Model MH 20 VLD je "vyslobodením" pre každého, koho nebaví neustále počítať otáčky kľučiek. 3-osé odmeriavanie v tejto cenovej triede je obrovská výhoda, ktorá vám ušetrí hodiny času a množstvo zničeného materiálu. Pre modelárov je predĺžený stôl nutnosťou - umožní vám pracovať na dlhých profiloch bez nutnosti prepínania obrobku. Dôrazne odporúčam po vybalení skontrolovať nastavenie klinových líšt (vymedzenie vôle), aby vedenie chodilo s ľahkým odporom, ale bez vôle. Pre maximálnu presnosť odporúčam frézku upevniť na stabilný, ťažký liatinový alebo oceľový podstavec, ktorý eliminuje vibrácie pri hlbšom zábere do ocele.
