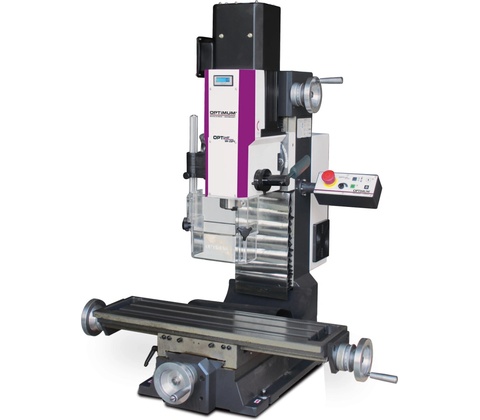

OPTIMUM OPTImill MH 25 PV

Industriálna presnosť pre vašu dielňu

Hlavné prednosti

Vŕtačko-frézka OPTIMUM® OPTImill MH 25 PV predstavuje novú generáciu kompaktných strojov, ktoré stierajú rozdiel medzi hobby a profesionálnym obrábaním. Srdcom stroja je výkonný 1,5kW invertorový motor, Ktorý v spojení s plynulou reguláciou otáčok (Vario) zaisťuje optimálny krútiaci moment v celom rozsahu 200 až 4 000 ot/min. Unikátnym prvkom je použitie upínanie BT30 a integrovaného protizávažia v osi Z, ktoré radikálne uľahčuje manipuláciu s frézovacou hlavou. Všetky rybinové vedenia sú precízne brúsená a ručne zaškriabaná s vytvorenými mazacími vreckami, čo garantuje plynulý posuv bez vibrácií a extrémne dlhú životnosť vedenia. Stroj je navrhnutý pre užívateľov, ktorí vyžadujú maximálnu tuhosť a presnosť pri vŕtaní do o 25 mm a frézovaní, ale majú k dispozícii iba štandardné 230V napájanie. 01

Tuhé upínanie BT30

Industriálny štandard BT30 zaisťuje oveľa vyššiu tuhosť a stabilitu nástroja vo vretene ako bežné Morse kužele. 02

Plynulé Vario Siemens

Elektronická regulácia otáčok umožňuje bleskové prispôsobenie rezných podmienok bez nutnosti mechanického radenia. 03

Zaškriabané vedenia

Ručne škrabané plochy držia mazací film, čím eliminujú trhavé pohyby a zaisťujú mikrónovú presnosť polohovania. 04

Protizávažie v osi Z

Mechanické vyváženie hlavy uľahčuje vertikálny posuv a zvyšuje citlivosť pri vŕtaní a jemnom frézovaní. 05

Invertorový motor

Moderný pohon zaisťuje tichý chod, vysokú účinnosť a stabilný krútiaci moment 10 Nm aj v nízkych otáčkach. 06

Naklápacia hlava ± 45°

Umožňuje frézovanie šikmých plôch, fázovanie hrán a vŕtanie pod uhlom s vysokou opakovateľnou presnosťou.

Oblasti použitia

Kde MH 25 PV využijete

Presné frézovanie ocele a liatiny Výroba prípravkov a nástrojov Vŕtanie otvorov do o 25 mm Obrábanie pod uhlom ±45° Nástrojárne a opravovne Prototypová výroba Odborná technická výučba Jemná mechanika a modelárstvo

Technický list

Technické parametre

Kužeľ vretena BT 30 Priemyselný štandard Čo to znamená? Upínanie BT30 je oveľa tuhšie ako MK kužele. Nástroj lepšie sedí vo vretene, čo umožňuje vyšší úber materiálu bez vibrácií.

BT30 je štandardom pre moderné frézovanie. Zvyšuje tuhosť celej sústavy a zabraňuje vytiahnutiu nástroja z vretena pri bočnom tlaku.

Vŕtací výkon 25mm Max. v oceli Čo to znamená? Maximálny priemer otvoru vyvŕtaného do konštrukčnej ocele. Trvalý vŕtací výkon je 20 mm.

Vďakatuhému stĺpu a kosouhlým ložiskám zvládne stroj vŕtať veľké otvory s vysokou smerovou stabilitou.

Otáčky vretena 4 000 rpm Plynulá regulácia Čo to znamená? Vysoký rozsah otáčok (200–4000) dovoľuje vŕtanie veľkými priemermi aj frézovanie jemnými nástrojmi.

Plynulá zmena revolúcie zaručuje, že vždy nájdete ideálnu reznú rýchlosť pre konkrétny materiál a priemer frézy.

Hmotnosť 192 kg Čistá váha Čo to znamená? Vysoká váha na stolnú frézku značí masívne liatinové prevedenie, ktoré tlmí vibrácie.

Váha192 kg zaručuje stroju stabilitu potrebnú na dosiahnutie čistého povrchu bez chvenia nástroja.

Výkon a vreteno

Príkon motora 1,5 kW

Výkonný1 500 W invertorový motor zaisťuje vysokú účinnosť a pokojný chod aj pri maximálnom zaťažení.

Krútiaci moment vretena 10 Nm

Vysoký krútiaci moment 10 Nm je zárukou, že sa stroj "nezadýcha" ani pri frézovaní tvrdých ocelí v nízkych otáčkach.

Uhol naklopenia hlavy ± 45°

Hlavu je možné nakloniť o 45 stupňov na obe strany, čo rozširuje možnosti stroja o uhlové vŕtanie a frézovanie fáz.

Max. o nožové hlavy / frézy 50 mm / 25 mm

Umožňuje nasadiť plošnú frézu s priemerom 50 mm na rýchle porovnanie plochy obrobku.

Posuvy a pracovný stôl

Rozmery pracovného stola 620 × 180 mm

Krížový stôl s troma T-drážkami (12 mm) poskytuje dostatok miesta na upnutie zveráka aj stredne veľkých obrobkov.

Rozsah posuvu X/Y/Z 400/210/270 mm

Široké vodiace dráhy v osi Z a posuv 400 mm v osi X dávajú stroju veľký pracovný priestor na jeho rozmery.

Vyloženie / Max. vzdial. vretena 185 mm / 380 mm

Dostatočný priestor medzi stolom a vretenom na použitie otočných zverákov a deličiek.

Konštrukcia a ostatné

Elektrické pripojenie 230 V

Štandardná 230V zástrčka – frézku môžete používať v akejkoľvek bežnej zásuvke v dielni alebo garáži.

Vedenie osí Rybinové, brúsené a škrabané

Kvalitná mechanika s klinovými lištami pre vymedzenie vôle zaisťuje trvalú presnosť obrábania.

Rozmery (ŠxVxH) 970 × 1 025 × 955 mm

Kompaktný stroj, ktorý ponúka industriálne parametre na ploche menšej ako 1 m2.

Kliknite na riadok parametra pre zobrazenie detailného vysvetlenia

Čo nájdete v balení

Obsah balenia 1

OPTIMILL MH 25 PV

Vŕtačko-frézka v kompletnej zostave 1× 2

Digitálny ukazovateľ otáčok

Integrovaný displej na frézovacej hlave 1× 3

Ochranný kryt skľučovadla

Výškovo nastaviteľný s mikrospínačom pre bezpečnosť 1× 4

Servisné náradie

Súprava kľúčov pre základnú údržbu a nastavenie 1×

Často kladené otázky

Otázky a odpovede 01V čom je lepšie upínanie BT30 oproti kužeľu MK2/MK3?

Upínanie BT30 je industriálny štandard, ktorý zaručuje oveľa vyššiu tuhosť a elimináciu vibrácií pri frézovaní. Nástroj je pevne vtiahnutý do vretena, čo zabraňuje jeho vytiahnutiu pri náročnom obrábaní. 02Môžem frézku zapojiť do bežnej domácej zásuvky?

Áno, model MH 25 PV je navrhnutý pre jednofázové napájanie 230 V. Stačí ju zapojiť do štandardnej zásuvky, nepotrebujete trojfázový rozvod. 03Ako funguje plynulá regulácia otáčok?

Otáčky ovládate otočným potenciometrom na ovládacom paneli. Aktuálnu hodnotu vidíte na digitálnom displeji, čo umožňuje presné nastavenie reznej rýchlosti pre každý priemer frézy. 04Je zložité nastavovať výšku hlavy v osi Z?

Vôbec nie. Vďaka integrovanému protizávažiu vo vnútri stĺpu je pohyb hlavy nahor i nadol veľmi ľahký a plynulý. Šetrí to vašu námahu pri každodennej práci.

Rada špecialistu Tomek Náradie:

Model MH 25 PV je unikátny vďaka svojim zaškriabaným vedením. Táto tradičná technológia vytvára na povrchu mikroskopické vrecká, ktoré perfektne držia mazací film. Odporúčam používať kvalitný olej na klzné vedenia (napr. CGLP 68) a pravidelne mazať cez maznice. Pokiaľ plánujete robiť presné lícované drážky, BT30 upínanie vám ušetrí veľa času a nervov. Pre maximálne využitie potenciálu stroja odporúčam dokúpiť presný strojný zverák rady Optimum a sadu klieštín ER32/BT30.
