OPTIMUM OPTImill MH 25 SPV

Maximálna automatizácia a precíznosť

Hlavné prednosti

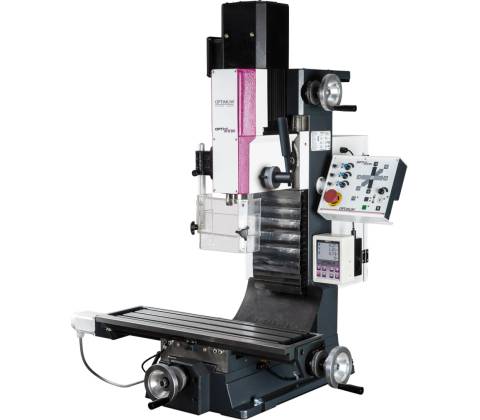

Vŕtačko-frézka OPTIMUM® OPTImill MH 25 SPV predstavuje technologický vrchol vo svojej triede. Od bežných modelov sa líšia osadením krokovými motormi, ktoré v spojení s plynulou reguláciou posuvu zaisťujú dokonalú kontrolu nad rezným procesom vo všetkých troch osiach. Stroj disponuje integrovaným digitálnym meračom polohy DRO 5 a plynulou reguláciou otáčok riadenou invertorovým motorom s príkonom 2 000 W. Vďaka mechanickému protizávažiu v osi Z je manipulácia s frézovacou hlavou mimoriadne ľahká, čo šetrí mechaniku stroja aj ruky obsluhy. Precízne brúsené a škrabané vedenia s guličkovými ložiskami s kosouhlým stykom zaručujú pokojný chod a mikrónovú presnosť, ktorú vyžadujú nástrojárne a prototypové dielne. 01

Inteligentné posuvy

Krokové motory umožňujú plynulú reguláciu posuvu a rýchloposuv v osiach X a Y pre bleskové polohovanie. 02

Digitálny systém DRO 5

Integrované odmeriavanie polohy radikálne skracuje časy nastavenia a eliminuje chyby vznikajúce pri odčítaní z nonia. 03

Upínací systém BT30

Priemyselný štandard BT30 s rýchloupínacím mechanizmom zaisťuje maximálnu tuhosť a bleskovú výmenu nástroja. 04

Vario Invertor 2 kW

Invertorový motor s výkonom 2 000 W poskytuje stabilný krútiaci moment 10 Nm aj pri nízkych otáčkach. 05

Zaškriabané vedenia

Všetky rybinové vedenia sú ručne škrabané s mazacími vreckami, čo garantuje hladký posuv bez vibrácií. 06

Bezpečnostná súčinnosť

Stroj je vybavený koncovými spínačmi a funkciou automatického zastavenia posuvu pri zastavení vretena.

Priemyselné nasadenie

Kde MH 25 SPV exceluje

Presná nástrojárska výroba Prototypovanie v kove a plaste Vŕtanie do ocele až do 25 mm Obrábanie pod uhlom ±45° Frézovanie drážok a plôch nožovou hlavou Opravy lícovaných súčastí Dielne s napájaním iba 230 V Sériové vŕtanie s automatickým posuvom

Technický list

Špecifikácia stroja

Príkon motora 2 000 W Vysoký výkon na 230V Čo to znamená? Silný motor s príkonom 2 kW zaisťuje dostatok sily pre frézovanie aj v náročných materiáloch pri zachovaní štandardného napájania.

Vďaka2 000 W motora a momentu 10 Nm stroj plynule pracuje aj s nožovými hlavami s priemerom 50 mm.

Kužeľ vretena BT 30 Industriálny štandard Čo to znamená? Upínanie BT30 je tuhšie ako Morse kužele. Zamedzuje vytiahnutiu nástroja a umožňuje vyššie otáčky až 4 000 min?1.

BT30 v spojení s rýchloupínacím mechanizmom skracuje čas výmeny nástroja na minimum.

Strojný posuv X 380 mm Pozdĺžny rozsah Čo to znamená? Dĺžka, o ktorú sa stôl dokáže sám posunúť. Ručný rozsah v osi X je až 400 mm.

Posuv v osi X je poháňaný krokovým motorom o momente 2,2 Nm s plynulou reguláciou rýchlosti.

Hmotnosť 200kg Tuhá konštrukcia Čo to znamená? Vyššia hmotnosť (200 kg) tlmí vibrácie a zaručuje stabilitu, ktorá je kľúčová na dosiahnutie kvalitného povrchu.

Váha200 kg signalizuje poctivé liatinové prevedenie stĺpu aj krížového stola s rozmermi 620 × 180 mm.

Výkon vretena a motory

Rozsah otáčok 200 – 4 000 ot/min (plynule)

Široký rozsah otáčok dovoľuje vŕtanie veľkými vrtákmi aj vysokorýchlostné dokončovanie povrchov.

Krútiaci moment vretena 10 Nm

Stabilná sila na frézovanie aj pri nižších otáčkach vďaka modernému invertoru.

Momenty krokových motorov (X / Y / Z) 2,2 Nm / 2,2 Nm / 4,2 Nm

Vysoký krútiaci moment posuvových motorov zaisťuje plynulý pohyb aj pri maximálnom zaťažení obrobkom.

Uhol naklopenia hlavy ±45°

Hlavu je možné naklopiť na vŕtanie pod uhlom, výrobu šikmých drážok alebo fázovanie hrán.

Pracovné rozsahy posuvov

Rozsah posuvu Y (strojné / ručné) 130 mm / 210 mm

Dostatočný priečny pojazd na opracovanie väčšiny bežných dielov.

Rozsah posuvu Z (strojové / ručné) 190 mm / 270 mm

Vertikálny zdvih hlavy po masívnych vodiacich dráhach osi Z.

Vyloženie vretena 185 mm

Vzdialenosť osi vretena od stĺpa definuje maximálnu priechodnosť materiálu.

Kliknite na akýkoľvek parameter pre detailné vysvetlenie

Čo dostanete v zásielke

Rozsah dodávky 1

OPTIMILL MH 25 SPV

Základná jednotka frézky s krokovými motormi a invertorom 1× 2

Digitálny merač polohy DRO 5

Integrovaný systém merania všetkých troch osí 1× 3

Vyberateľný ovládací panel

Pre pohodlné ovládanie všetkých funkcií stroja 1× 4

Ochranný kryt skľučovadla

Výškovo nastaviteľný bezpečnostný prvok s mikrospínačom 1× 5

Nastavovacie náradie

Súprava kľúčov pre základnú údržbu a nastavenie 1×

Často kladené otázky

Otázky a odpovede 01V čom je výhoda krokových motorov pri tomto stroji?

Krokové motory umožňujú plynulú reguláciu posuvovej rýchlosti vo všetkých osiach, čo je kľúčové pre dosiahnutie perfektného povrchu a optimalizáciu rezných podmienok. Navyše umožňujú využívať funkciu rýchloposuvu na okamžité polohovanie nástroja voči obrobku. 02Môžem frézku zapojiť do bežnej zásuvky?

Áno, model MH 25 SPV je aj napriek svojmu vysokému výkonu 2 000 W určený pre jednofázové napájanie 230 V. To z neho robí ideálny stroj pre menšie dielne, nástrojárne alebo garáže bez nutnosti trojfázového rozvodu. 03Čo je to digitálne odmeriavanie DRO 5?

DRO 5 je trojosý digitálny merací systém, ktorý priamo na displeji zobrazuje aktuálnu polohu stola a vretena. Výrazne zvyšuje presnosť práce, eliminuje vplyv vôle v posuvových skrutkách a dovoľuje pracovať v súradniciach s vysokou presnosťou. 04Na čo slúži protizávažie v osi Z?

Protizávažie mechanicky vyrovnáva váhu celej frézovacej hlavy. Vertikálny pohyb v osi Z je vďaka tomu veľmi ľahký a plynulý, čo zlepšuje citlivosť pri vŕtaní a jemnom frézovaní.

Rada špecialistu Tomek Náradie:

Model MH 25 SPV je unikátnou kombináciou tuhej mechaniky a modernej elektroniky. Na dosiahnutie najlepších výsledkov odporúčam po inštalácii pravidelne ošetrovať ručne zaškriabané vedenia kvalitným olejom na klzné plochy (napr. CGLP 68) – práve mazacie vrecká v zaškriabanom povrchu zaisťujú, že stroj aj po rokoch intenzívneho používania s krokovými motormi nestráca presnosť. Vďaka upínaniu BT30 sa vám otvára svet profesionálnych nástrojov, ktoré v Morse kužeľoch jednoducho neudržíte. Nezabúdajte používať integrovaný koncový spínač posuvu, ktorý ochráni vašu frézku aj úpinky pred nechceným kontaktom!
