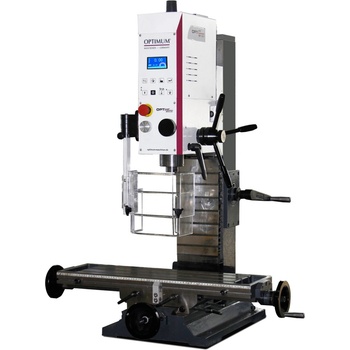

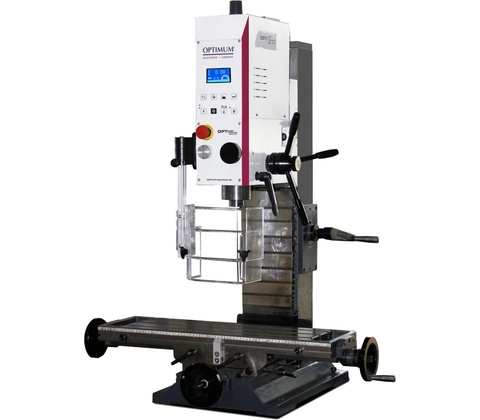

OPTIMUM OPTImill MH 3 DV

Industriálna sila v jednofázovom prevedení

Hlavné prednosti

Vŕtačko-frézka OPTIMUM® OPTImill MH 3 DV predstavuje špičkový štandard pre údržbárske dielne a precíznu strojársku výrobu. Jej najväčším unikátom je kombinácia extrémne silného 2,2 kW motora a napájanie na 230 V, čo dovoľuje využívať vysoký krútiaci moment aj v miestach bez trojfázového rozvodu. Stroj je vybavený dvojstupňovou prevodovkou, ktorá v spojení s plynulou reguláciou otáčok (Vario) zaisťuje ideálne rezné podmienky pre vrtáky, stopkové frézy aj veľké nožové hlavy do priemeru 75 mm. Masívny liatinový stĺp s rybinovým vedením a hmotnosť 270 kg zaručujú tuhosť potrebnú pre prácu s mikrónovou presnosťou. S digitálnym displejom otáčok a integrovaným LED osvetlením máte nad procesom obrábania absolútnu kontrolu. 01

Vysoký výkon 2,2 kW

Nadštandardne silný motor na 230 V zaisťuje plynulý chod aj pri hlbokom úbere materiálu v najtvrdšej oceli. 02

Dvojstupňová prevodovka

Kombinácia prevodovky a Vario pohonu umožňuje dosiahnuť vysoký moment v nízkych otáčkach aj rýchlosti 3 000 ot/min. 03

Naklápacia hlava

Frézovaciu hlavu je možné naklopiť na vŕtanie a frézovanie pod uhlom, čo dramaticky rozširuje výrobné možnosti stroja. 04

Masívne liatinové telo 270 kg poctivej liatiny efektívne tlmí vibrácie, čo predlžuje životnosť nástrojov a zaisťuje čistý povrch obrobku. 05

Digitálna kontrola

Prehľadný displej na paneli stroja okamžite informuje o aktuálnych otáčkach vretena pre presné dodržanie technologického postupu. 06

Veľký pracovný priestor

S nosnosťou stola 150 kg a veľkým rozsahom posuvov (X 450 mm) zvládne stroj aj rozmernejšie a ťažké strojné súčasti.

Široké možnosti uplatnenia

Využitie

Nástrojárne a modelárne Opravy poľnohospodárskej a automobilovej techniky Výroba prípravkov a drážok Odborné technické školstvo Vŕtanie do o 28 mm a rezanie závitov Frézovanie plôch nožovou hlavou Prototypová výroba v kove a plaste Dielne s obmedzeným pripojením na 400V

Technický list

Špecifikácia stroja

Napätie 230V Jednofázové Čo to znamená? Frézku zapojíte do každej štandardnej zásuvky. Ideálne pre garáže a dielne bez silnoprúdového rozvodu. 230 V napájanie u takto silného stroja (2,2 kW) je technicky náročné a svedčí o vysokej kvalite použitej elektroniky.

Vŕtací výkon 28mm Max. v oceli Čo to znamená? Maximálny priemer vrtáka, ktorý stroj bezpečne zvládne v oceli. Trvalý výkon je 25 mm.

Vďakakužeľa MK 3 a tuhému vreteniu s priemerom 68 mm môžete vŕtať veľké otvory s vysokou smerovou stabilitou.

Kužeľ vretena MK 3 / M12 S uťahovacou tyčou Čo to znamená? Univerzálny štandard, ktorý umožňuje upnutie širokej škály skľučovadiel, klieštinových upínačov aj frézovacích tŕňov.

ZávitM12 slúži na pevné vtiahnutie nástroja do vretena, čo zabraňuje jeho uvoľneniu pri vibráciách počas frézovania.

Hmotnosť 270 kg Liatinová stabilita Čo to znamená? Vysoká hmotnosť značí robustnú konštrukciu, ktorá pohlcuje chvenie a zaisťuje čistý povrch opracovania.

Váha270 kg radí tento model medzi ťažké stolné stroje, ktoré už vyžadujú pevný a stabilný podstavec.

Vreteno a frézovacia hlava

Rozsah otáčok 120 – 3 000 ot/min

Plynulá regulácia v spojení s dvojstupňovou prevodovkou umožňuje precízne nastavenie reznej rýchlosti.

Uhol naklopenia hlavy ± 45°

Umožňuje frézovanie šikmých plôch, rybinových drážok a vŕtanie pod uhlom bez naklápania zveráka.

Posuv / priemer pinoly 100 mm / 68 mm

Masívna pinola s veľkým zdvihom dovoľuje hlboké vŕtanie otvorov s vysokou presnosťou.

Max. o nožové hlavy 75 mm

Vysoký príkon 2,2 kW dovoľuje nasadiť veľké nožové hlavy pre efektívne frézovanie plôch.

Pracovný stôl a posuvy

Rozmery stola / Nosnosť 750 × 210 mm / 150 kg

Veľká pracovná plocha s 3 T-drážkami (12 mm) poskytuje dostatok miesta na upnutie obrobkov i deliacich hláv.

Rozsah posuvu X/Y/Z 450/200/450 mm

Veľkorysé pracovné zdvihy v rybinovom vedení umožňujú opracovanie aj rozmernejších dielov.

Max. vzdialenosť vretena od stola 453 mm

Tento priestor dovoľuje použitie vysokých strojných zverákov alebo vŕtanie dlhými vrtákmi.

Rozmery a konštrukcia

Príkon motora 2 200 W

Výkonný pohon dimenzovaný na trvalé nasadenie v profesionálnych prevádzkach.

Rozmery (ŠxVxH) 830 × 1 350 × 850 mm

Kompaktný pôdorys umožňuje stroj umiestniť aj do menších dielní pri zachovaní vysokých zdvihov.

Vyloženie vretena 215 mm

Vzdialenosť osi vretena od stĺpa stroja, kľúčová pre priechodnosť obrobku.

Kliknite na riadok parametra pre zobrazenie detailného vysvetlenia

Čo dostanete v zásielke

Obsah balenia 1

OPTIMILL MH 3 DV

Vŕtačko-frézka s integrovaným displejom a prevodovkou 1× 2

Ochranný kryt vretena

Výškovo nastaviteľný bezpečnostný prvok 1× 3

LED osvetlenie

Integrované v telese frézovacej hlavy 1× 4

Servisné náradie

Súprava kľúčov pre základnú údržbu a nastavenie 1×

Často kladené otázky

Otázky a odpovede 01Môžem frézku zapojiť do bežnej domácej zásuvky?

Áno, model MH 3 DV je navrhnutý pre štandardné napätie 230 V. Aj napriek vysokému výkonu 2,2 kW je elektronika stroja optimalizovaná pre bežné ističe, čo je obrovská výhoda pre menšie dielne. 02Je súčasťou balenia frézovacie skľučovadlo alebo klieštiny?

Skľučovadlo nie je súčasťou základnej dodávky. Na vŕtanie odporúčame dokúpiť vŕtacie skľučovadlo s tŕňom MK3 a na frézovanie klieštinový upínač MK3/M12 so sadou klieštín ER32. Všetko nájdete v našej ponuke príslušenstva. 03Na čo je dobrá dvojstupňová prevodovka na Vario stroji?

Prevodovka umožňuje mechanicky znásobiť krútiaci moment motora. Na prvý stupeň máte obrovskú silu na vŕtanie veľkými vrtákmi alebo frézovanie liatiny, na druhý stupeň dosiahnete vysoké otáčky pre jemné nástroje. 04Môžem k frézke dokúpiť automatický posuv stola?

Áno, pre os X je možné u nás dokúpiť prídavný strojný posuv (tzv. Power Feed), ktorý výrazne zvýši komfort práce pri frézovaní dlhých plôch a zaistí konštantný úber materiálu.

Rada špecialistu Tomek Náradie:

Model MH 3 DV je „besteller“ medzi mechanikmi, ktorí nemajú v dielni 400V zásuvku, ale potrebujú stroj, čo sa „nezastaví“. 270 kg liatiny už je váha, ktorá si zaslúži poctivé ukotvenie - odporúčam dokúpiť originálny liatinový podstavec alebo stroj ukotviť na veľmi stabilný oceľový ponk. Pri práci nezabudnite na mazanie rybinových vedení kvalitným olejom (napr. CGLP 68), udržíte tak vedenie bez vôle a posuvy s ľahkosťou aj pri zaťažení ťažkým zverákom. Pokiaľ plánujete frézovať presné drážky, investícia do sady klieštin namiesto vŕtačkového skľučovadla je u tohto stroja absolútnou nutnosťou!
