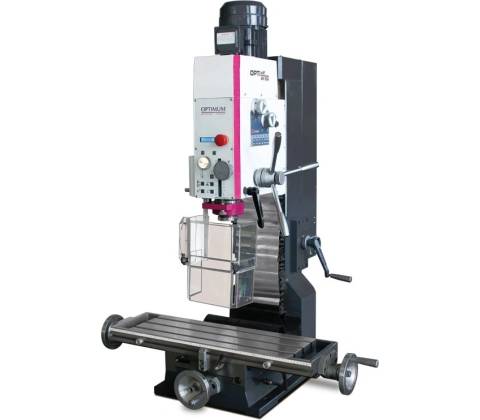

OPTIMUM OPTImill MH 35 G

Maximálna tuhosť a industriálny štandard BT30

Hlavné prednosti

Vŕtačko-frézka OPTIMUM® OPTImill MH 35 G predstavuje robustné mechanické riešenie pre nástrojárne, opravárenské prevádzky a precíznu strojársku výrobu. Označenie „G“ (Getriebe) značí robustnú prevodovku, Ktorá na rozdiel od elektronických regulácií ponúka nekompromisný krútiaci moment aj v najnižších otáčkach, čo je kľúčové pre vŕtanie veľkých priemerov do tvrdej ocele. Stroj disponuje ťažkým liatinovým stĺpom s ručne zaškriabaným rybinovým vedením, ktoré zaisťuje špičkovú stabilitu a presnosť obehu pod 0,015 mm. Použitie vretena BT30 povyšuje tento stroj na úroveň industriálnych centier - nástroj je upnutý s oveľa vyššou tuhosťou ako u bežných Morse kužeľov, čo radikálne zlepšuje kvalitu povrchu pri frézovaní a predlžuje životnosť nástrojov. 01

Upínanie BT30

Priemyselný štandard upnutia zaručuje maximálnu tuhosť sústavy a eliminuje riziko vytiahnutia nástroja pri náročnom frézovaní. 02

Prevodová sila 12 rýchlostných stupňov zaisťuje vysoký krútiaci moment na vŕtanie do ocele až do o 32 mm bez poklesu výkonu. 03

Elektrický zdvih osi Z

Motorizovaný pohyb frézovacej hlavy po stĺpe šetrí čas pri nastavovaní a zvyšuje komfort obsluhy. 04

Zaškriabané vedenia

Tradičné ručné zaškriabanie rybinových plôch drží mazací film a zaručuje plynulý posuv bez vôle po celé desaťročia. 05

Závitovací cyklus

Integrovaná funkcia s automatickou zmenou smeru otáčania umožňuje efektívne rezanie vnútorných závitov. 06

Mikrónová presnosť

Hádzavosť pinoly vretena pod 0,015 mm vďaka presným kuželíkovým ložiskám pre tie najnáročnejšie lícované spoje.

Kde MH 35 G exceluje

Využitie

Nástrojárne a modelárne Údržba priemyselných strojov Presné vŕtanie do o 32 mm Sériové rezanie závitov Frézovanie ocele, liatiny a hliníka Obrábanie pod uhlom (hlava ± 30°) Výroba drážok a pier Odborné technické školstvo

Technický list

Špecifikácia stroja

Kužeľ vretena BT 30 Priemyselný štandard Čo to znamená? Upínanie BT30 je oveľa tuhšie a presnejšie ako klasické Morse kužele. Zabraňuje vypadnutiu nástroja a umožňuje vyšší úber materiálu.

BT30 je štandardom pre moderné frézovanie, ktorý zaručuje bleskovú výmenu nástroja a jeho úplnú stabilitu vo vreteni.

Vŕtací výkon 32mm Max. v oceli Čo to znamená? Maximálny priemer otvoru, ktorý stroj bezpečne vyvŕta do ocele. Trvalý výkon je 28 mm.

Vďakaprevodovej hlave a silnému motoru (1,5 kW) vŕta stroj veľké otvory plynule a bez vibrácií.

Otáčky vretena 330 – 3000 rpm 12 rýchlostí Čo to znamená? Prevodovka s 12 stupňami (2x6) umožňuje nastaviť ideálnu reznú rýchlosť pre malé aj veľké priemery nástrojov.

Rozsah330 až 3 000 ot/min pokrýva potreby pre vŕtanie veľkými vrtákmi aj frézovanie drobnými stopkovými nástrojmi.

Hmotnosť 318 kg Masívna liatina Čo to znamená? Vysoká váha zaisťuje stabilitu a pohlcovanie vibrácií, čo je kľúčové pre presnosť lícovania a kvalitu povrchu.

Poctivých 318 kg liatiny robí zo stroja stabilnú základňu na presné obrábanie kovov v profesionálnej prevádzke.

Pracovný rozsah a posuvy

Rozmery stola / Nosnosť 750 × 210 mm / 150 kg

Veľký krížový stôl s troma T-drážkami (12 mm) dovoľuje upnutie rozmerných zverákov a dielov do 150 kg.

Rozsah posuvu X/Y/Z 450/200/460 mm

Vďaka veľkému zdvihu v osi Z (460 mm) je možné pod vreteno upnúť aj vysoké obrobky s deličkou alebo zverákom.

Posun pinoly 90 mm

Vreteno má zdvih 90 mm na hlboké vŕtanie, ovládané buď ručnou pákou alebo jemným ručným prísuvom.

Vyloženie vretena 215 mm

Vzdialenosť 215 mm od osi vretena k stĺpu umožňuje vŕtanie do stredu širokých obrobkov.

Konštrukcia a pohon

Príkon motora 1,1 / 1,5 kW (400 V)

Kvalitnédvojstupňový elektromotor poskytuje stabilný výkon pre tichý a efektívny chod prevodovky.

Uhol naklopenia hlavy -30° až +30°

Frézovaciu hlavu je možné nakloniť na vŕtanie pod uhlom, fázovanie alebo výrobu rybinových drážok.

Hádzavosť (merané na pinole) < 0,015 mm

Vďakapresným kuželíkovým ložiskám dosahuje vreteno vysokú presnosť potrebnú na výrobu presných dier.

Rozmery (ŠxVxH) 850 × 1 030 × 1 340 mm

Optimálne rozmery pre stredne veľké dielne, Kde je vyžadovaný priemyselný výkon na rozumnej ploche.

Kliknite na akýkoľvek parameter pre detailné vysvetlenie

Čo dostanete v zásielke

Obsah balenia 1

OPTIMILL MH 35 G

Vŕtačko-frézka s prevodovou hlavou a motorom 1× 2

Ochranný kryt skľučovadla

Výškovo nastaviteľný s mikrospínačom pre vašu bezpečnosť 1× 3

Zobrazenie vŕtacej hĺbky

Digitálny ukazovateľ integrovaný na frézovacej hlave 1× 4

Servisné náradie

Súprava kľúčov pre základné nastavenie a údržbu stroja 1×

Často kladené otázky

Otázky a odpovede 01V čom je výhoda upínania BT30 oproti Morse kužeľu?

Upínanie BT30 je oveľa tuhšie a nástroj je vo vreteni vtiahnutý silou, čo zabraňuje jeho vytiahnutiu pri frézovaní drážok. Je to priemyselný štandard, ktorý umožňuje presnejšie a bezpečnejšie obrábanie ako u kužeľov MK. 02Môžem s touto frézkou rezať závity?

Áno, model MH 35 G disponuje závitovacím cyklom. Po dosiahnutí nastavenej hĺbky dôjde k automatickému prepnutiu smeru otáčania, čo výrazne zrýchľuje a spresňuje výrobu vnútorných závitov. 03Potrebujem na zapojenie stroja 400V zásuvku?

Áno, tento stroj vyžaduje trojfázové napájanie 400 V. Je to nevyhnutné pre stabilný výkon 1,5 kW dvojstupňového motora, ktorý poháňa robustnú prevodovku. 04Ako prebieha mazanie vedenia osí?

Rybinové vedenia sú zaškriabané, čo vytvára mikro-vrecká pre olej. Na mazanie odporúčame používať kvalitné oleje pre klzné vedenia (napr. CGLP 68), ktoré zaistia hladký posuv bez trhavých pohybov (stick-slip efekt).

Rada špecialistu Tomek Náradie:

Model MH 35 G je „stará dobrá škola“ v modernom kabáte. Ak hľadáte stroj s maximálnym krútiacim momentom, prevodová hlava je jasná voľba – na rozdiel od Vario verzií tu nestrácate silu v nízkych otáčkach. Pre tento stroj dôrazne odporúčam zaobstarať sadu klieštín ER32/BT30 a presný strojný zverák rady Optimum. Nezabudnite tiež pravidelne čistiť magnetický senzor osi Z od jemných špon, aby ste si udržali presné odčítanie hĺbky vŕtania!
