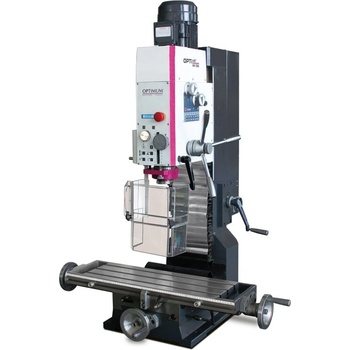

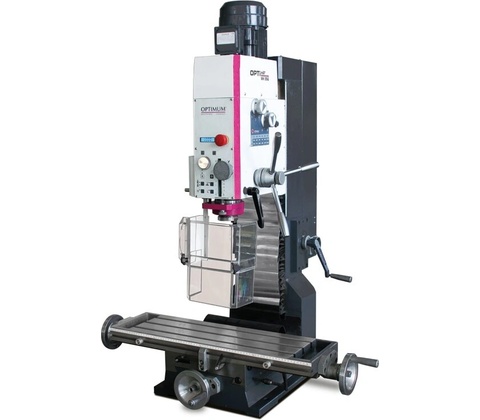

OPTIMUM OPTImill MH 35 V

Nemecká precíznosť s industriálnym upínaním

Hlavné prednosti

Vŕtačko-frézka OPTIMUM® OPTImill MH 35 V predstavuje novú úroveň presnosti v kategórii kompaktných frézok. Jej konštrukcia stojí na masívnom stĺpe z vysoko kvalitnej liatiny s ručne zaškriabaným rybinovým vedením, ktoré zaručuje maximálnu tuhosť a presnosť aj po rokoch intenzívneho používania. Stroj je vybavený moderným pohonom s plynulou reguláciou otáčok (Vario) a dvojstupňovým elektromotorom, čo umožňuje ideálne nastavenie rezných podmienok. Hlavným benefitom je použitie vretena BT30, ktoré zaisťuje vyšší krútiaci moment a tuhosť oproti bežným Morse kužeľom. S funkciami ako elektrický zdvih osi Z, závitovací cyklus a presnosť obehu pod 0,015 mm sa jedná o stroj, ktorý uspokojí aj tých najnáročnejších mechanikov a nástrojárov. 01

Vysoká presnosť obehu

Hádzavosť pinoly pod 0,015 mm vďaka presným kuželíkovým ložiskám zaručuje špičkovú kvalitu obrobeného povrchu. 02

Upínací systém BT30

Priemyselný štandard BT30 poskytuje oveľa pevnejšie spojenie nástroja s vretenom, čo radikálne zvyšuje výkon pri frézovaní. 03

Vario otáčky

Plynulá regulácia v rozsahu 50–3260 ot/min dovoľuje vŕtať veľké priemery aj frézovať jemnými nástrojmi s optimálnou rýchlosťou. 04

Elektrický zdvih v osi Z

Motorizované nastavenie výšky frézovacej hlavy výrazne uľahčuje prácu a skracuje čas nastavenia stroja pred obrábaním. 05

Naklápacia hlava ± 60°

Frézovaciu hlavu je možné naklopiť na obrábanie šikmých plôch, vŕtanie pod uhlom alebo výrobu prizmatických drážok. 06

Závitovací režim

Integrovaný závitovací cyklus s automatickou zmenou smeru otáčania umožňuje efektívnu a presnú výrobu vnútorných závitov.

Oblasti použitia

Kde MH 35 V exceluje

Presné frézovanie nástrojov Vŕtanie do ocele a liatiny Sériové rezanie závitov Výroba drážok a pier Obrábanie pod uhlom ±60° Nástrojárne a opravovne Odborné technické školy Prototypová výroba

Technický list

Špecifikácia stroja

Kužeľ vretena BT 30 Priemyselný štandard Čo to znamená? Upínanie BT30 je oveľa tuhšie ako MK kužele. Nástroj lepšie sedí vo vretene, čo umožňuje vyšší úber materiálu pri frézovaní.

BT30 je štandardom pre moderné frézovanie, ktorý eliminuje vypadávanie nástroja z vretena a zvyšuje tuhosť celej sústavy.

Vŕtací výkon 32mm Max. v oceli Čo to znamená? Maximálny priemer otvoru vyvŕtaného do konštrukčnej ocele. Trvalý vŕtací výkon je 28 mm.

Vďaka silnému 1,5 kW motora a tuhému stĺpu zvládne stroj vŕtať aj veľké otvory bez rizika vibrácií.

Otáčky vretena 3 260 rpm Plynulá regulácia Čo to znamená? Vysoké otáčky umožňujú kvalitné frézovanie stopkovými frézami aj pri hliníku a iných mäkkých kovoch.

Rozsah od 50 do 3 260 ot/min v 12 stupňoch (2x6) zaisťuje maximálnu flexibilitu pre hrubovanie aj dokončovanie.

Hmotnosť 318 kg Masívna liatina Čo to znamená? Poctivá váha je zárukou tuhosti. Stroj pri frézovaní nerezonuje a udržuje mikrónovú presnosť.

Váha318 kg vypovedá o robustnosti liatinového stĺpu a krížového stola, čo je kľúčové pre presné frézovanie lícovaných dielov.

Pracovná kapacita a posuvy

Rozmery stola 750 × 210 mm

Veľkorysá plocha stola s nosnosť 150 kg a troma T-drážkami (12 mm) umožňuje upnutie rozmerných zverákov a dielov.

Rozsah posuvu X/Y/Z 450/200/460 mm

Veľký zdvih v osi Z (460 mm) umožňuje pracovať aj s vysokými obrobkami a dlhými vrtákmi.

Posun pinoly 90 mm

Vreteno má zdvih 90 mm na hlboké vŕtanie. K dispozícii je ako jemný ručný prísuv, tak aj digitálne zobrazenie hĺbky.

Frézovacia kapacita Nožová hlava o 80 mm

Vysoká tuhosť dovoľuje nasadiť nožovú hlavu až do 80 mm a stopkovú frézu do 28 mm.

Mechanika a pohon

Príkon motora 1,5 kW (400 V)

Kvalitnédvojstupňový elektromotor zaisťuje vysoký krútiaci moment aj v nízkom pásme otáčok.

Vedenie osí X, Y, Z Rybinové, ručne zaškriabané

Zaškriabané plochy držia mazací film, čím zaisťujú plynulý posuv bez zadrhávania a extrémne dlhú životnosť vedenia.

Rozmery (ŠxVxH) 850 × 1 030 × 1 340 mm

Kompaktný pôdorys umožňuje umiestnenie stroja aj do menších dielní pri zachovaní industriálnych výkonov.

Kliknite na akýkoľvek parameter pre detailné vysvetlenie

Čo nájdete v zásielke

Obsah balenia 1

OPTIMILL MH 35 V

Vŕtačko-frézka v kompletnej zostave 1× 2

Redukcia BT 30

Príslušenstvo na upnutie nástrojov 1× 3

Ochranný kryt skľučovadla

Výškovo nastaviteľný kryt s mikrospínačom pre bezpečnosť 1× 4

Servisné náradie

Súprava kľúčov pre základné nastavenie a údržbu 1×

Často kladené otázky

Otázky a odpovede 01V čom je lepšie upínanie BT30 oproti MK kužeľu?

Upínanie BT30 je priemyselný štandard určený na frézovanie. Nástroj je do vretena vtiahnutý silou, čo zaisťuje oveľa vyššiu tuhosť, zabraňuje vypadávaniu nástroja pri vibráciách a umožňuje presnejšiu výmenu nástrojov. 02Môžem na tomto stroji rezať závity?

Áno, model MH 35 V má špeciálny závitovací cyklus. Po dosiahnutí nastavenej hĺbky dôjde k automatickému prepnutiu smeru otáčania, čo zrýchľuje výrobu vnútorných závitov. 03Vyžaduje stroj špeciálne zapojenie?

Stroj vyžaduje trojfázové napájanie 400 V. Je to nevyhnutné pre stabilný výkon 1,5 kW dvojstupňového motora, ktorý zaisťuje silu v zábere aj v nízkych otáčkach. 04Ako funguje elektrické nastavenie osi Z?

Na boku frézky je motor, ktorý pomocou tlačidiel automaticky zdvíha alebo spúšťa celú frézovaciu hlavu po stĺpe. Šetrí to vaše ruky pri veľkých zmenách výšky obrobku.

Rada špecialistu Tomek Náradie:

MH 35 V je unikátny vďaka svojim zaškriabaným vedením. Táto tradičná technológia sa dnes objavuje len pri prémiových strojoch a zaisťuje, že sa stôl pohybuje s úplnou ľahkosťou, ale zároveň bez najmenšej vôle. Pokiaľ plánujete frézovať presné drážky alebo lícované diely, BT30 upínanie vám ušetrí veľa nervov – nástroj jednoducho drží ako pribitý. Odporúčam k frézke dokúpiť kvalitnú sadu klieštín ER32/BT30 a presný strojný zverák radu Optimum, aby ste využili potenciál stroja na 100%.
