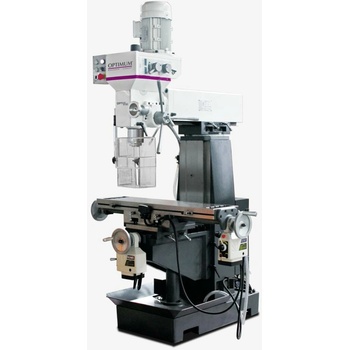

OPTIMUM OPTImill MT 50 E

Industriálna variabilita a tuhosť

Hlavné prednosti

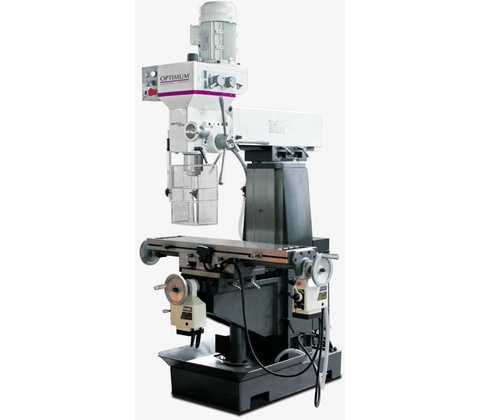

Univerzálna frézka OPTIMUM® OPTImill MT 50 E predstavuje nekompromisné riešenie pre dielne vyžadujúce spojenie dvoch strojov v jednom tele. Unikátna koncepcia umožňuje vykonávať ako štandardné vertikálne frézovanieahorizontálne obrábanie pomocou doplnkového vretena. Masívna konštrukcia s hmotnosťou 760 kg z kvalitnej šedej liatiny efektívne pohlcuje vibrácie, čo zaisťuje precízny povrch aj pri ťažkom hrubovaní. Stroj je vybavený priemyselným upínaním SK 40, ktoré zaručuje obrovskú silu v zábere, a automatickými posuvmi v pozdĺžnej i priečnej osi, čo dramaticky zvyšuje komfort a efektivitu práce. S prevodovkou bežiacou v olejovom kúpeli a integrovaným chladiacim systémom je MT 50 E pripravená na náročné nasadenie v nástrojárňach aj opravárenských prevádzkach. 01

Kombinované vreteno

Stroj umožňuje bleskový prechod medzi vertikálnou hlavou a horizontálnym frézovaním drážok a čelných plôch. 02

Upínanie SK 40

Robustný kužeľ SK 40 DIN 2080 poskytuje maximálnu tuhosť upnutia pre veľké nožové hlavy do o 63 mm. 03

Strojné posuvy X/Y

Automatizácia pohybu stola v osiach X a Y zaisťuje konštantný úber materiálu a šetrí fyzickú námahu obsluhy. 04

Olejový kúpeľ

Všetky prevodové kolesá sú kalené, brúsené a mazané v olejovom kúpeli pre extrémne tichý chod a dlhú životnosť. 05

Vŕtanie až 30 mm

Vďaka tuhému stĺpu a prevodovej hlave zvládne stroj vŕtanie veľkých priemerov do ocele bez rizika kmitania nástroja. 06

Kompletné vybavenie

Štandardnou súčasťou je chladiace zariadenie, LED pracovné osvetlenie a výškovo nastaviteľný bezpečnostný kryt s mikrospínačom.

Oblasti použitia

Kde MT 50 E exceluje

Nástrojárne a prototypová výroba Opravy ťažkých strojných súčastí Horizontálne dlabanie dlhých drážok Frézovanie plôch veľkými hlavami Obrábanie pod uhlom ±45° Presné vŕtanie a zahlbovanie Údržbárske dielne priemyselných podnikov Zákazkové kovoobrábanie

Technický list

Špecifikácia stroja

Hmotnosť 760kg Liatinový monolit Čo to znamená? Vysoká hmotnosť zaručuje tuhosť celého stroja, pohlcuje vibrácie a umožňuje dosahovať mikrónovú presnosť aj pri ťažkom úbere. 760 kg liatiny robí zo stroja stabilné obrábacie centrum, ktoré neprenáša vibrácie na nástroj.

Kužeľ vretena SK 40 DIN 2080 Čo to znamená? Priemyselný štandard upínania. Je oveľa tuhšia ako kužele MK, nepreklzáva a zvládne vyššie krútiace momenty.

SK 40 dovoľuje použitie profesionálnych frézovacích tŕňov a klieštinových upínačov pre najťažšie práce.

Pracovný stôl 1000 x 240 mm Nosnosť 150 kg Čo to znamená? Veľkorysá plocha stola so 4 T-drážkami umožňuje upnutie rozmerných obrobkov aj ťažkých strojných zverákov.

Stôl o dĺžke 1 meter v spojení s posuvom X 580 mm poskytuje dostatok priestoru na výrobu dlhých dielov.

Strojný posuv X a Y Automatický pohyb Čo to znamená? Stroj sa sám pohybuje v pozdĺžnom aj priečnom smere, čo zaisťuje hladký povrch bez "zubov" od ručného točenia.

Dvojosý automatický posuv je v tejto kategórii nadštandardom, ktorý výrazne zvyšuje produktivitu.

Výkon a rezné parametre

Max. o vŕtanie (oceľ) 30 mm (max.) / 25 mm (trvalý)

Vysoká kapacita pre vŕtanie do plného materiálu bez predvŕtania pri konštrukčnej oceli.

Rozsah otáčok 115 – 1 750 ot/min (8 stupňov)

Ideálne odstupňované otáčky pre nízkorýchlostné hrubovanie aj rýchlejšie dokončovacie práce.

Príkon motora 750 / 1 500 W (400 V)

Dvojstupňový trojfázový motor zaisťuje vysoký krútiaci moment v celom spektre otáčok.

Zdvih pinoly 120 mm

Dostatočný zdvih pre hlboké otvory, ovládaný buď ručnou pákou (vŕtanie) alebo jemným ručným prísuvom.

Rozsahy posuvov a rozmery

Rozsah posuvu X/Y/Z 580/230/320 mm

Pracovný priestor umožňujúci opracovanie širokého spektra súčastí od drobných čapov po veľké skrine prevodoviek.

Vyloženie vretena 250 - 650 mm

Vzdialenosť osi vretena od stĺpa stroja je nastaviteľná pre obrábanie extrémne širokých dielov.

Vzdialenosť vreteno - stôl 60 - 360 mm

Priestor dovoľujúci upnutie vysokých deliacich prístrojov, otočných stolov alebo vysokých strojných zverákov.

Celkové rozmery (ŠxVxH) 1360 × 2080 × 1150 mm

Industriálne rozmery vypovedajú o robustnosti stroja, Ktorý vyžaduje stabilnú pevnú podlahu.

Kliknite na akýkoľvek parameter pre detailné vysvetlenie

Čo dostanete v zásielke

Rozsah dodávky 1

OPTIMILL MT 50 E

Základná jednotka univerzálnej frézky s motormi a posuvmi 1× 2

Skľučovadlo 3-16 mm / B18

S kľúčom pre bezpečné upnutie vrtákov 1× 3

Upínací tŕň ISO40 / B18

Na pripojenie vŕtacieho skľučovadla do vretena 1× 4

Redukčné puzdrá

Súprava redukcií ISO40-MK3 a MK3-MK2 2× 5

Servisné náradie

T-matica a súprava náradia na nastavenie a údržbu 1×

Často kladené otázky

Otázky a odpovede 01Ako prebieha prechod z vertikálneho na horizontálne frézovanie?

Stroj je vybavený ako vertikálnou frézovacou hlavou, tak horizontálnym vretenom. Na horizontálnu prácu sa obvykle vertikálna hlava odklopí alebo demontuje a použije sa podperné rameno pre frézovací tŕň s kotúčovou frézou. 02Môžem na tomto stroji obrábať šikmé plochy?

Áno, frézovacia hlava je naklápacia v rozsahu ± 45°. To umožňuje frézovanie fáz, šikmých drážok a uhlové vŕtanie bez nutnosti nakláňania obrobku vo zveráku. 03Ako funguje strojný posuv v osiach X a Y?

Stroj má integrovanú prevodovku posuvov. Pomocou pák na suporte zvolíte smer a rýchlosť posuvu. Obsahuje tiež nastaviteľné mechanické dorazy, ktoré automaticky vypnú posuv v požadovanom bode. 04Vyžaduje prevodovka špeciálnu údržbu?

Prevodovka beží v olejovom kúpeli, čo minimalizuje opotrebenie. Stačí pravidelne kontrolovať hladinu oleja cez olejoznak av predpísaných intervaloch vykonávať výmenu olejovej náplne.

Rada špecialistu Tomek Náradie:
