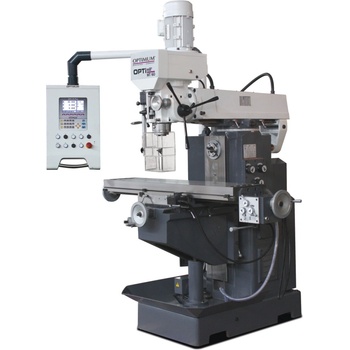

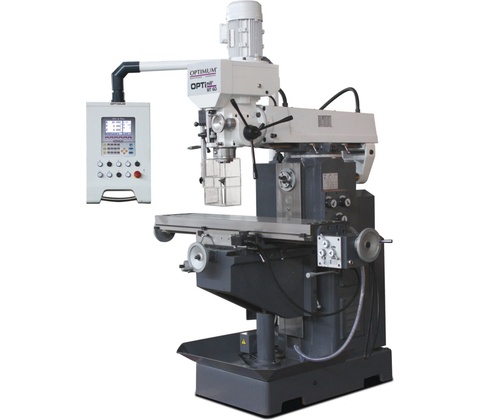

OPTIMUM OPTImill MT 60

Industriálne monštrum pre kombinované frézovanie

Hlavné prednosti

Univerzálna frézka OPTIMUM® OPTImill MT 60 predstavuje vrchol stability a variability v kategórii univerzálnych frézok. So svojou hmotnosťou 1,3 tony z kvalitnej šedej liatiny efektívne eliminuje všetky vibrácie, čo je kľúčové na dosiahnutie špičkovej kvality povrchu a dlhej životnosti nástrojov. Stroj unikátne kombinuje **vertikálnu frézovaciu hlavu** s horizontálnym vretenom, pričom každé disponuje vlastným motorom s výkonom **2,2 kW**. Integrované digitálne odmeriavanie DPA 31 Plus zaručuje mikrónovú presnosť a výrazne skracuje časy nastavenia. Vďaka automatickému posunu osi X a možnosti práce s kotúčovými frézami v horizontálnej polohe sa MT 60 stáva komplexným obrábacím centrom pre nástrojárne, opravárenské prevádzky aj náročnú kusovú výrobu. 01

Univerzálna koncepcia

Umožňuje bleskový prechod medzi vertikálnym frézovaním a horizontálnou prácou s podperou pre kotúčové frézy. 02

DRO DPA 31 Plus

Moderné 3-osové odmeriavanie s antireflexným displejom a magnetickými páskami zaručuje maximálnu presnosť polohovania. 03

Duálny pohon 2,2 + 2,2 kW

Dva nezávislé motory zaisťujú plný krútiaci moment pre obe vretená bez nutnosti zložitého prepínania prevodov. 04

Kužeľ ISO 40

Vysokotuhé upínanie ISO 40 dovoľuje nasadiť veľké nožové hlavy do o 100 mm a vykonávať ťažké hrubovanie ocele. 05

Automatický posuv X

Strojný posuv v pozdĺžnej osi X s mechanickými dorazmi zvyšuje komfort obsluhy a kvalitu frézovaného povrchu. 06

Liatinová stabilita

Masívna konštrukcia s váhou 1 300 kg pohlcuje chvenie aj pri maximálnom zaťažení vŕtaním do o 30 mm.

Priemyselné nasadenie

Využitie

Výroba foriem a strižných nástrojov Opravy ťažkých strojných súčastí Horizontálne frézovanie drážok Presné vŕtanie a rezanie závitov do M16 Obrábanie pod uhlom ±45° Nástrojárne a prototypové dielne Výroba ozubených kolies a drážkovania Profesionálne zákazkové kovoobrábanie

Technický list

Špecifikácia stroja

Hmotnosť 1 300 kg Liatinový monolit Čo to znamená? Vysoká hmotnosť zaručuje tuhosť celého stroja, pohlcuje vibrácie a umožňuje dosahovať vysokú kvalitu povrchu aj pri ťažkom frézovaní. 1,3 tony liatiny je základom pre priemyselnú presnosť, ktorá sa nepohne ani pri maximálnych záberoch nástroja.

Kužeľ vretena ISO 40 Priemyselný štandard Čo to znamená? Robustný upínací kužeľ, ktorý prenáša vysoký krútiaci moment a zaisťuje maximálnu tuhosť upnutia frézovacích nástrojov.

ISO 40 dovoľuje použitie veľkých nožových hláv a stopkových fréz pre efektívny úber materiálu v oceli aj liatine.

Rozmer stola 1270 × 280 mm Nosnosť 150 kg Čo to znamená? Veľkorysá plocha stola so 4 T-drážkami umožňuje upnutie rozmerných dielov, zverákov alebo deliacich prístrojov.

Vďaka dĺžke 1 270 mm a posuvu X 750 mm je stroj vhodný aj na opracovanie dlhých líšt a nosníkov.

Odmeriavanie DRO 3 osi DPA 31 Plus Čo to znamená? Digitálny systém zobrazujúci polohu stola. Eliminuje chyby z vôle skrutiek a výrazne zrýchľuje produkciu.

SystémDPA 31 Plus kombinuje optické pravítko na osi X a magnetické pásky na Y a Z pre maximálnu spoľahlivosť v náročnom prostredí.

Výkon motorov a vretena

Výkon motorov (Vert. / Horiz.) 2 200 W / 2 200 W

Dve stránkynezávislé motory pre vertikálne aj horizontálne vreteno zaisťujú plný výkon pre obe operácie bez kompromisov.

Otáčky vertikálneho vretena 90 - 2 000 ot/min (8 stupňov)

Optimálny rozsah pre vŕtanie a frézovanie s vysokou presnosťou obehu.

Otáčky horizontálneho vretena 40 - 1 300 ot/min (9 stupňov)

Nízke otáčky a vysoký krútiaci moment pre kotúčové frézy a dlabanie hlbokých drážok.

Zdvih pinoly / Vyloženie 120 mm / 220 - 550 mm

Veľký zdvih pinoly na vŕtanie a výsuvné rameno (vyloženie) na opracovanie extrémne širokých dielov.

Kapacita obrábania

Max. o vŕtanie (oceľ) 30 mm

Vysoká kapacita pre vŕtanie do plného materiálu bez predvŕtania pri konštrukčnej oceli.

Max. o nožové hlavy 100 mm

Dovoľuje efektívne porovnanie plôch širokými frézovacími hlavami pre dokonalú rovinnosť.

Rezanie závitov (oceľ) až do M16

Integrovaný systém pre strojné rezanie závitov zvyšuje produktivitu pri výrobe nástrojových zostáv.

Rozsahy posuvov a rozmery

Rozsah posuvu X/Y/Z 750/230/360 mm

Nadštandardný pojazd 750 mm v osi X s možnosťou automatického strojného posuvu.

Max. vzdialenosť vretena a stola 420 mm

Veľký manipulačný priestor na použitie vysokých strojných zverákov alebo otočných deliacich stolov.

Celkové rozmery (ŠxVxH) 1650 × 2160 × 1310 mm

Priemyselné rozmery stroja vypovedajú o jeho stabilite a robustnosti.

Kliknite na riadok parametra pre zobrazenie detailného vysvetlenia

Čo dostanete v zásielke

Obsah balenia 1

OPTIMILL MT 60

Základná jednotka univerzálnej frézky (1 300 kg) 1× 2

Digitálne odmeriavanie DPA 31 Plus

Kompletný 3-osový systém už namontovaný na stroji 1× 3

Horizontálne príslušenstvo

Frézovací tŕň a podpera pre horizontálne frézovanie 1× 4

Sústava chladenia a osvetlenia

Integrované čerpadlo emulzie a strojná LED lampa 1× 5

Náradie a redukcia

Vŕtacia hlavička 1-16mm, redukcia ISO40/MK3 a ISO40/MK2 1×

Často kladené otázky

Otázky a odpovede 01Môžem horizontálne a vertikálne vreteno používať súčasne?

Aj keď má každé vreteno svoj motor, z bezpečnostných a technologických dôvodov sa odporúča používať vždy len jeden pracovný režim. MT 60 je navrhnutá ako univerzálny stroj na flexibilné striedanie operácií, nie na simultánne obrábanie dvoma nástrojmi. 02Ako funguje automatický posuv v osi X?

Posuv osi X je vybavený nezávislým mechanizmom, ktorý sa zapína pákou na suporte. Rýchlosť posuvu je možné meniť a stroj je vybavený nastaviteľnými vypínacími dorazmi, ktoré automaticky zastavia posuv v požadovanom bode. 03Vyžaduje digitálne odmeriavanie špeciálnu údržbu?

Systém DPA 31 Plus je veľmi odolný. Na osi X je optické pravítko kryté, osi Y a Z využívajú magnetické pásky, ktoré sú imúnne voči prachu a oleju. Odporúča sa iba pravidelné čistenie od nánosov špon, aby čítacie hlavy mali voľný priechod. 04Zvládne frézka obrábanie nerezovej ocele?

Áno. Vďaka vysokej hmotnosti (tuhosti) a nízkym otáčkam vretena (už od 40 ot/min pri horizontálnom a 90 ot/min pri vertikálnom) je MT 60 ideálny na obrábanie antikora a iných húževnatých materiálov s použitím chladenia.

Rada špecialistu Tomek Náradie:

Model MT 60 je v dielni neoceniteľný vďaka svojej "dvojhlavej" koncepcii. Pokiaľ potrebujete frézovať dlhé klinové drážky v hriadeľoch, horizontálne vreteno s kotúčovou frézou vám ušetrí hodiny času oproti postupnému vychádzaniu drážky stopkovou frézou zhora. Pri inštalácii nezabudnite stroj dokonale vyrovnať pomocou presnej strojovej vodováhy – 1,3 tony liatiny sa dokáže pri zlom ustavení mierne skrútiť, čo by ovplyvnilo presnosť dlhých pojazdov v osi X.
