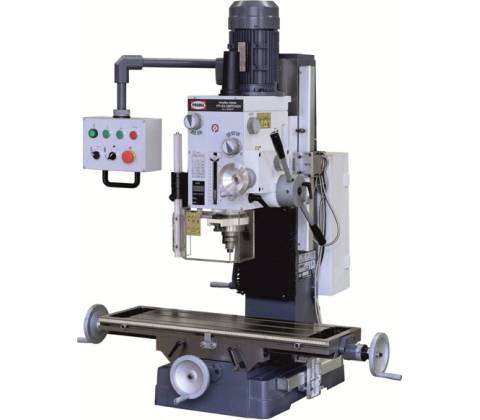

PROMA FP-50MP2/400

Profesionálna sila a tuhosť

Hlavné prednosti

Vŕtačko-frézka PROMA FP-50MP2/400 je konštruovaná pre maximálne pracovné nasadenie. Srdcom stroja je dvojrýchlostný asynchrónny motor, Ktorý v spojení s prevodovkou s brúsenými kolesami v olejovom kúpeli poskytuje tichý chod a obrovský krútiaci moment. Masívna liatinová konštrukcia a rybinové vedenie nastaviteľné klinovými lištami zaručujú, že sa stroj ani pri ťažkom frézovaní nechveje. Pre zvýšenie produktivity je vreteno vybavené automatickým posuvom a špeciálnym cyklom na rezanie závitov, čo z tejto frézky robí univerzálne centrum pre každú profesionálnu dielňu. 01 12 rýchlostných stupňov

Široký rozsah otáčok (75–3200 ot/min) vďaka kombinácii dvojrýchlostného motora a mechanickej prevodovky. 02

Automatický posuv vretena

Tri stupne strojného posuvu pinoly (0,1–0,26 mm/ot) na rovnomerné vŕtanie hlbokých otvorov bez námahy. 03

Závitovací cyklus

Integrovaná funkcia s pravým a ľavým chodom umožňuje rýchlu a bezpečnú výrobu vnútorných závitov. 04

Hlava sklopná ±45°

Výškovo nastaviteľná a naklápacia frézovacia hlava dovoľuje vŕtanie a frézovanie pod presným uhlom. 05

Olejový kúpeľ

Brúsené ozubené kolesá bežiace v oleji zaisťujú hladký prenos výkonu, nízku hlučnosť a dlhú životnosť. 06

Masívny krížový stôl

Rozmerný stôl 800 x 240 mm s presne opracovaným povrchom a 14mm T-drážkami na upnutie zverákov.

Oblasti použitia

Využitie

Frézovanie plôch a drážok Ťažké vŕtanie do ocele pr. až 32 mm Sériové rezanie závitov Obrábanie masívnych liatinových dielov Nástrojárska a prototypová výroba Odborné technické vzdelávanie Údržba priemyselných strojov Výroba foriem a prípravkov

Špecifikácia

Technické parametre

Príkon motora 1,5kW 400 V / Dvojrýchlostný Čo to znamená? Stroj využíva dve vinutia motora na dosiahnutie ideálneho krútiaceho momentu pri rôznych otáčkach vretena. 1 500 W maximálneho príkonu (S1) poskytuje dostatočnú rezervu pre prácu s nožovými hlavami pr. až 80 mm.

Kužeľ vretena Mk 4 Morse 4 Čo to znamená? Robustný upínací kužeľ zaručuje tuhé spojenie nástroja s vretenom, čo je kľúčové pre presnosť a kvalitu povrchu.

Upínanie Mk 4 je priemyselným štandardom pre stredné a väčšie frézky, umožňujúce použitie veľkých vrtákov a frézovacích tŕňov.

Hmotnosť 375 kg Čistá váha Čo to znamená? Vysoká váha liatinového stroja je nevyhnutná na pohlcovanie vibrácií počas obrábania kovov.

Vďaka poctivým 375 kg hmotnosti zostáva frézka stabilná aj pri hrubovacom frézovaní ocele s väčším úberom.

Zdvih vretena 120mm Pracovný rozsah Čo to znamená? Maximálna hĺbka, do ktorej sa môže vreteno s nástrojom vysunúť smerom k obrobku.

Vertikálny posun pinoly 120 mm s jemným nastavením dovoľuje vŕtanie veľmi hlbokých dier na jeden priechod.

Vreteno a výkony

Max. pr. vŕtanie (oceľ / liatina) 32 mm / 45 mm

Vysoká kapacita vŕtania umožňujúca nasadenie stroja aj v ťažkom strojárstve.

Max. pr. nožové hlavy / frézy 80 mm / 32 mm

Tuhosť vretena dovoľuje použitie čelných nožových hláv pr. až 80 mm na zarovnávanie veľkých plôch.

Rozsah otáčok (12 stupňov) 75 - 3 200 ot/min.

Široké spektrum otáčok pokrýva všetko od pomalého závitovania až po vysokorýchlostné obrábanie duralu.

Stôl a pojazdy

Rozmer stola / T-drážka 800 x 240 mm / 14 mm

Tri štandardné 14mm drážky dovoľujú ľahké a pevné upnutie zverákov a deliacich hláv.

Pozdĺžny / Priečny posuv stola 560 mm / 190 mm

Dostatočný rozsah pojazdu v osi X (560 mm) umožňuje obrábanie aj dlhších obrobkov na jedno upnutie.

Max. vzdialenosť vretena od stola 460 mm

Veľký pracovný priestor dovoľuje kombinovať vysoký zverák, otočný stôl a dlhý nástroj.

Kliknite na dlaždicu alebo riadok parametra pre zobrazenie vysvetlenia

Čo nájdete v balení

Obsah balenia 1

Vŕtačko-frézka PROMA FP-50MP2/400

Základný liatinový stroj s prevodovkou v olejovom kúpeli 1× 2

Zubové skľučovadlo 3–16 mm / B 16

Vrátane upínacieho tŕňa MK 4 / B 16 1× 3

Upínacia skrutka vretena

Na zaistenie frézovacích tŕňov v Mk 4 kužeľa 1× 4

Ochranný kryt vretena

Priehľadný kryt s bezpečnostným mikrospínačom 1× 5

Servisné a obslužné náradie

Súprava kľúčov pre základné nastavenie stroja 1×

Často kladené otázky

Otázky a odpovede 01Ako funguje automatický posuv vretena?

Stroj je vybavený mechanickou spojkou, ktorá po zopnutí plynule posúva vreteno dole konštantnou rýchlosťou (0,1 až 0,26 mm na otáčku). To zaručuje rovnomerný odber triesky a bráni stupeniu vrtáka pri náročnom vŕtaní do ocele. 02Akú údržbu vyžaduje prevodovka v olejovom kúpeli?

Priebežne kontrolujte hladinu oleja cez olejoznak. Prvú výmenu odporúčame vykonať po cca 50 hodinách prevádzky (zábeh), potom raz ročne alebo podľa intenzity používania. Mazanie v oleji výrazne znižuje hlučnosť ozubených kolies. 03Môžem na tomto stroji bezpečne rezať závity?

Áno, frézka disponuje závitovacím cyklom a reverzáciou otáčok. Pri dosiahnutí nastavenej hĺbky môžete okamžite zmeniť smer otáčania motora a závitník bezpečne vytočiť z materiálu. 04Aký je rozdiel medzi Mk 4 kužeľom a menšími typmi?

Kužeľ Morse 4 (Mk 4) má väčšiu styčnú plochu a priemer, čo umožňuje prenášať oveľa väčší krútiaci moment bez rizika preklzu. Je to robustné riešenie pre priemyselné vrtáky pr. až 32 mm a ťažké frézovacie hlavy.
