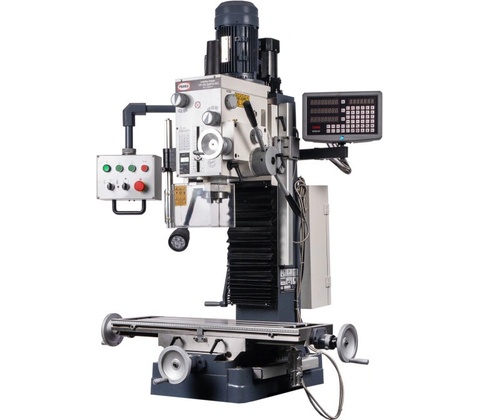

PROMA FP-55MPD2/400

Profesionálny výkon a digitálna presnosť

Hlavné prednosti

Vŕtačko-frézka PROMA FP-55MPD2/400 predstavuje vrchol stability vo svojej triede. Kombinácia dvojrýchlostného asynchrónneho motora a šesťstupňové prevodovky s brúsenými kolesami v olejovom kúpeli poskytuje celkom 12 rýchlostných stupňov, čo zaručuje optimálny krútiaci moment pre akýkoľvek nástroj – od malých vrtákov až po frézovacie hlavy s priemerom 80 mm. Integrovaný systém D.R.O. (Digital ReadOut) sleduje pohyb v osiach X, Y a Z s vysokou presnosťou, čím eliminuje chyby pri odčítaní z noniov. K vysokému komfortu prispieva aj automatický posuv vretena a dedikovaný závitovací cyklus, ktorý oceníte pri sériovej výrobe. 01

Digitálne odmeriavanie 3 osí

Systém DRO na všetkých osiach zaisťuje precízne polohovanie stola a vretena bez vplyvu vôle skrutiek. 02 12 rýchlostných stupňov

Široký rozsah otáčok (75–3200 ot/min) vďaka kombinácii dvojrýchlostného motora a mechanickej prevodovky. 03

Automatický posuv pinoly

Tri stupne strojného posuvu vretena (0,1–0,26 mm/ot) na rovnomerné vŕtanie hlbokých otvorov. 04

Tuhosť a stabilita

Hmotnosť 390 kg a masívne rybinové vedenie s klinovými lištami pohlcujú vibrácie pri ťažkom frézovaní. 05

Závitovací cyklus

Integrovaná funkcia pre ľahké a rýchle rezanie závitov s automatickou zmenou smeru otáčok. 06

Masívny krížový stôl

Rozmerný stôl 800 x 240 mm s brúseným povrchom umožňuje upnutie aj veľmi rozmerných obrobkov.

Oblasti použitia

Využitie

Ťažké frézovanie plôch a drážok Presné vŕtanie do ocele pr. až 32 mm Sériové rezanie závitov Obrábanie veľkých dielov z liatiny Nástrojárska a kusová výroba Technické výukové programy Výroba prípravkov a foriem Údržbárske zámočnícke práce

Špecifikácia

Technické parametre

Príkon motora 1,5kW 400 V / Dvojrýchlostný Čo to znamená? Výkonný motor pre trvalé zaťaženie (S1). Prepínanie rýchlostí motora znásobuje možnosti mechanickej prevodovky. 1 500 W maximálneho príkonu zaisťuje dostatok sily pre prácu s nožovými hlavami pr. až 80 mm.

Kužeľ vretena Mk 4 Morse 4 Čo to znamená? Robustný upínací kužeľ pre veľké priemery vrtákov a tuhé frézovacie tŕne. Zaisťuje špičkový prenos krútiaceho momentu.

Kužeľ Morse 4 je štandardom pre priemyselné frézky, čo uľahčuje nákup bohatého príslušenstva.

Hmotnosť 390 kg Čistá váha Čo to znamená? Vysoká hmotnosť značí poctivú liatinovú konštrukciu, ktorá je kľúčová pre presnosť a tlmenie vibrácií pri reze.

Takmer 400 kg poctivého materiálu zaručuje geometrickú stálosť stroja aj pri hrubovacom frézovaní.

Zdvih vretena 120mm Hĺbka vŕtania Čo to znamená? Rozsah pohybu pinoly dole k obrobku. Umožňuje vŕtanie veľmi hlbokých dier na jeden priechod.

Hĺbka vŕtania 120 mm s možnosťou automatického posuvu výrazne zrýchľuje náročné vŕtacie operácie.

Výkony a vreteno

Max. pr. vŕtanie (oceľ / liatina) 32 mm / 45 mm

Kapacita na vŕtanie masívnych dielov aj vrtáky s Mk 4 stopkou.

Max. pr. nožové hlavy / frézy 80 mm / 32 mm

Vďaka tuhosti stroja je možné použiť čelné frézovacie hlavy pr. až 80 mm na zarovnávanie veľkých plôch.

Rozsah otáčok (12 stupňov) 75 - 3 200 ot/min.

Široký rozsah dovoľuje všetko od pomalého závitovania až po vysokorýchlostné obrábanie duralu.

Pracovný stôl a posuvy

Rozmer stola / T-drážka 800 x 240 mm / 14 mm

Priestranný krížový stôl s tromi T-drážkami šírky 14 mm pre bezpečné upnutie zverákov.

Pozdĺžny / Priečny posuv stola 560 mm / 190 mm

Veľký rozsah pojazdu v osi X (560 mm) umožňuje frézovanie dlhých obrobkov.

Náklon hlavy / Vyloženie ±90° / 260 mm

Hlava otočná okolo stĺpa o 90 ° na obe strany dovoľuje frézovanie šikmých plôch.

Max. vzdialenosť vretena od stola 460 mm

Dostatok priestoru pre kombináciu vysokého zveráka, otočného stola a dlhého vrtáka.

Kliknite na dlaždicu alebo riadok parametra pre zobrazenie vysvetlenia

Čo nájdete v balení

Obsah balenia 1

Vŕtačko-frézka FP-55MPD2/400

Kompletný liatinový stroj s prevodovkou a DRO odmeriavaním 1× 2

Zubové skľučovadlo 3–16 mm / B 16

Vrátane upínacieho tŕňa MK 4 / B 16 1× 3

LED pracovné osvetlenie

Integrované svetlo pre perfektný prehľad v reze 1× 4

Digitálne odmeriavanie pinoly

Samostatný LCD displej pre hĺbku vŕtania 1× 5

Upínacia skrutka vretena

Tiahlo na zaistenie frézovacích tŕňov vo vretene 1× 6

Servisné a obslužné náradie

Súprava kľúčov pre nastavenie a údržbu prevodovky 1×

Často kladené otázky

Otázky a odpovede 01Čo presne znamená označenie D.R.O.?

DRO (Digital ReadOut) je systém digitálneho odmeriavania polohy stola v osiach X, Y a hlavy v osi Z. Na prehľadnom digitálnom displeji vidíte skutočný pohyb nástroja voči obrobku. Eliminuje to nutnosť počítania dielikov na ručných kľučkách a odstraňuje chyby spôsobené vôľou v maticách posuvových skrutiek. 02Ako funguje dvojrýchlostný motor v praxi?

Stroj je vybavený motorom s prepínateľným vinutím (Dahlander). To znamená, že k 6 mechanickým stupňom v prevodovke máte u každého z nich k dispozícii dve rýchlosti otáčania motora (prepínateľné elektricky). Celkom tak získate 12 rýchlostí vretena, čo pokrýva všetko od jemného dokončovania po silové vŕtanie. 03Môžem na tomto stroji bezpečne rezať závity?

Áno, frézka disponuje závitovacím cyklom. Pri jeho aktivácii stroj automaticky zmení smer otáčania pri dosiahnutí nastavenej hĺbky alebo pri prepnutí ovládacej páky, čo zabraňuje zlomeniu závitníka a výrazne urýchľuje prácu. 04Je vreteno s kužeľom Mk 4 stabilné aj pri veľkom odbere?

Rozhodne. Morse 4 je robustný upínací systém bežne používaný pri priemyselných strojoch. Poskytuje veľkú styčnú plochu medzi tŕňom a vretenom, čo zaručuje, že sa nástroj ani pri hlbokom frézovaní nepohne a neprenáša vibrácie do obrobku.
